欠速开关
DC-QS10非接触式欠速开关检测器水泥厂用非接触欠
产品简介
产品名称: DC-QS10非接触式欠速开关检测器 产品型号:DC-QS10 所属类别:欠速开关 发布时间:2019-10-17 已获点击:15 详细说明 DC-QS10非接触式欠速开关检测器 工作原理 比较所采集的脉
订购热线:0537-2839666
产品介绍





产品名称:DC-QS10非接触式欠速开关检测器

产品型号:DC-QS10

所属类别:欠速开关

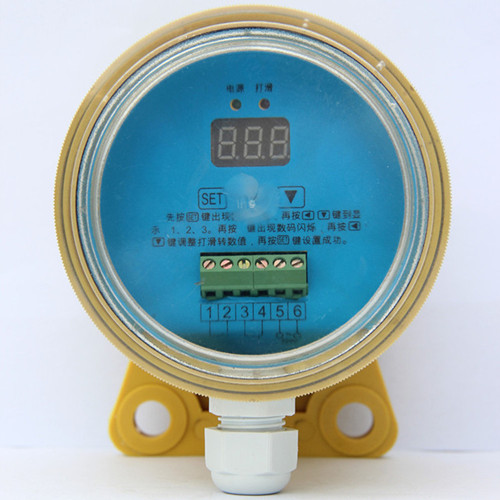

DC-QS10非接触式欠速开关检测器

工作原理

比较所采集的脉冲信号值是否小于设置值,产品名称:打滑检测器,打滑开关,皮带机专用打滑开关,输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测,当被监测的运输皮带的运行速度低于预先设定值时,它能发出报警或停机信号,可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中,是物料输送系统中实现自动控制所不可缺少的监控装置。,开关正常工作必须在被检测的转动轮上提供的一个采集脉冲信号的感应点,当监测到转速信号低于或高于正常转速范围后,打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时,传感器的磁感应信号输入到控制电路中去,经放大、整形后进行计数。其计数值与预置数比较,判断胶带机的带速,即:正常速度、打滑或超速等。同时,执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘,在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中,经电路放大、比较、整形后进行计数。其计数值与预置数比较,判断胶带的带速,同时执行电路输出相应的开关信号。既:在达到低于打滑速度时执行电路输出相应的开关信号,使主机停机。,开关输出一组开关信号,以供报警或停机。

DC-QS10非接触式欠速开关检测器是一种经济,可靠性强,对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号地狱或高于正常转速范围开关输出一组开关信号,以供报警或停机。无运动部件,无磨损,安全寿命长,一体化结构,集中的控制装置,设定或故障检修简单。外壳采用防水防尘设计两摞固定壳体,可直接安装在恶劣环境中使用。






欠速开关型号

TYB-RDC-B、YHQ-23S

PLR60、VA15-III

XBQS-I、HQSK600/10

XTD-QS-AT、XTD-QS-FC

XTD-DF-D30C、DC-QS10

DC-QS10非接触式欠速开关检测器技术参数

工作电源电压:AC220V

检测范围:0.5m/s-9.99m/s

脉冲6-120Hz;转速 0-3000rpm;

开机延时:7秒

开关与目标距离:2-5mm

开关数据:1阻常开 1组常闭

                     II型为2组常开2组常闭

触点容量:AC220v 50Hz 5A

探测指示器:当速度范围在设定范围内时,产品名称:打滑检测器,打滑开关,皮带机专用打滑开关,输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测,当被监测的运输皮带的运行速度低于预先设定值时,它能发出报警或停机信号,可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中,是物料输送系统中实现自动控制所不可缺少的监控装置。,继电器输出,打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内,允许暴露在恶劣环境中工作。非接触接近探测器,寿命长、维护费用低.两螺栓固定,确保安装简单一体化结构,集中的控制装置,设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时,10秒钟延迟报警。,LED发亮有助于检测传感或检测接线故障。

接线方式

本机出厂时已配长度为1.0米电缆线,接线方式参照标牌所标线色。

DC-QS10非接触式欠速开关检测器使用安装

感应面与开关间的距离4mm为佳,感应点可以是从动轮处凸出(面)部分(铁类),也可以采用凹面作为感应面,如果从动轮侧面无凹凸面,可以在从动轮内侧骨架上焊接——厚度为7mm铁片做感应面,感应面面积必须大于开关感应面(出厂时已配感应面)

注:有些输送机从动轮处无法安装的,可安装在与胶带紧密接触且在胶带运行中不会出现脱离胶带能正常运转的转触或滚轮处,某些安装位置可能需要现场制作安装支架,特殊情况下,如需从新调节开关速度是时,在安装好开关后,启动输送机,在输送机正常速度下逆时针方向调整开关内部电位器,使动作指示灯亮(表示欠速,继电器常开触点接通),再进行顺时针方向微调开关内部电位器,调整到动作指示灯由点亮变熄灭的位置,再顺时针方向旋转电位器1圈(打滑率)即可,开关输出开关信号报警,可根据实际使用要求增加打滑率圈数以达到检测重度打滑状态。
