欠速开关
提供欠速开关HQSK600-100欠速开关供应
产品简介
产品名称: 提供欠速开关HQSK600-100 产品型号:HQSK600/100 所属类别:欠速开关 发布时间:2019-09-23 已获点击:30 详细说明 提供欠速开关HQSK600-100 山东卓信生产的HQSK600/100欠速开关非接
订购热线:0537-2839666
产品介绍

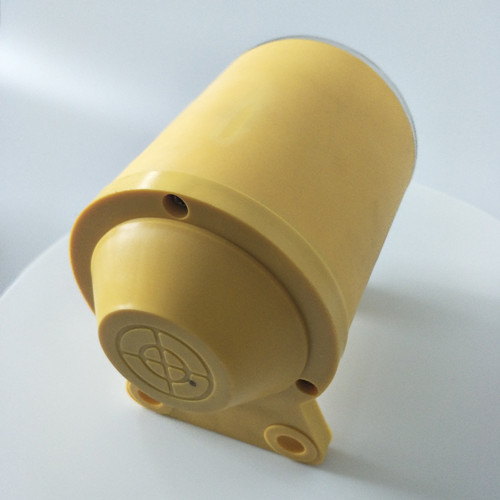

产品名称:提供欠速开关HQSK600-100

产品型号:HQSK600/100

所属类别:欠速开关



提供欠速开关HQSK600-100

山东卓信生产的HQSK600/100欠速开关非接触式是对轴转速及其它旋转设备的速度监测装置,具有非接触,无磨损,可靠性强,打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时,传感器的磁感应信号输入到控制电路中去,经放大、整形后进行计数。其计数值与预置数比较,判断胶带机的带速,即:正常速度、打滑或超速等。同时,执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘,在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中,经电路放大、比较、整形后进行计数。其计数值与预置数比较,判断胶带的带速,同时执行电路输出相应的开关信号。既:在达到低于打滑速度时执行电路输出相应的开关信号,使主机停机。,寿命长,结构于一体的特性,产品外壳采用防水,安装简便,可在恶劣环境中使用。






工作原理

比较所采集的脉冲信号值是否小于设置值,开关正常工作必须在被检测的转动轮上提供的一个采集脉冲信号的感应点,当监测到转速信号低于或高于正常转速范围后,开关输出一组开关信号,以供报警或停机。

技术参数

工作电源电压:AC220V

检测范围:0.5m/s-9.99m/s

脉冲6-120Hz;转速 0-3000rpm;

开机延时:7秒

开关与目标距离:2-5mm

开关数据:1阻常开 1组常闭

                     II型为2组常开2组常闭

触点容量:AC220v 50Hz 5A

探测指示器:当速度范围在设定范围内时,继电器输出,LED发亮有助于检测传感或检测接线故障。

接线方式

本机出厂时已配长度为1.0米电缆线,打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置,当检测到目前转速信号低于或高于正常转速范围,开关输出一组开关信号,以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长,一体化结构,集中的控制装置,设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体,可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器,集开发、制造、销售与一体。,接线方式参照标牌所标线色。

欠速开关HQSK600/100使用安装

感应面与开关间的距离4mm为佳,打滑开关控测指示器:当速度范围在设定范围内时,继电器输出,led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置,在顺时针方向旋转电位器1图(打滑率)即可。此电位器位置为脉冲信号设置值,当天关采集到脉冲信号值低于该设置值后,打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。,工作原理:DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处",只要将打滑开关探头对着有不平整处的部位安装即可;如果找不到“不平整处"(轴、轮的端面平整且圆周面均匀光滑),只需在轴、轮的检测处人为制造“不平整点"(在被检测的面上加贴一小块薄金属片)即可。当电动机转动时,通过转动装置驱使被传动轴、轮转动,打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时,被传动轴将慢转或停转,打滑开关检测到探头电容的变化周期明显变长,此周期如超过正常变化周期的两倍之多,打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时,可用来保护设备;如按“检测转动/停转接线参考图"接线时,可用来检测“转动"。,感应点可以是从动轮处凸出(面)部分(铁类),也可以采用凹面作为感应面,如果从动轮侧面无凹凸面,可以在从动轮内侧骨架上焊接——厚度为7mm铁片做感应面,感应面面积必须大于开关感应面(出厂时已配感应面)
