欠速开关

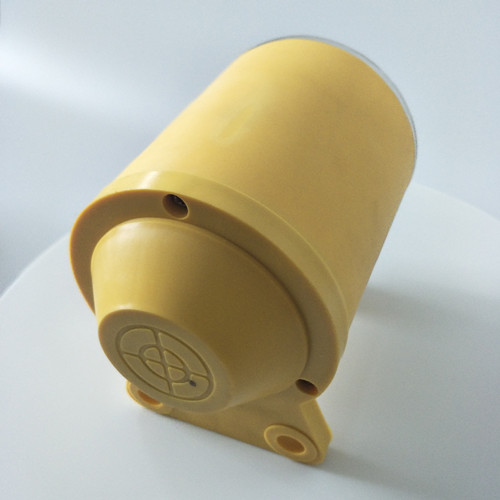

K30-38打滑欠速开关DH-J非接触式打滑欠速开关
产品简介
产品名称: K30-38打滑欠速开关 产品型号:K30-38 所属类别:欠速开关 发布时间:2019-09-12 已获点击:36 详细说明 K30-38打滑欠速开关 欠速开关K30-38是一种经济,可靠性强,对轴转速及其
订购热线:0537-2839666
产品介绍





产品名称:K30-38打滑欠速开关

产品型号:K30-38

所属类别:欠速开关

K30-38打滑欠速开关

欠速开关K30-38是一种经济,可靠性强,对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号地狱或高于正常转速范围开关输出一组开关信号,以供报警或停机。无运动部件,打滑检测器安装使用与接线安装时,可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面,安装后应保证胶带有料情况下使打滑检测器与胶带面平行,同时胶带无料运转时检测器触轮与胶带面应可靠接触,且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时,可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可,我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异,用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较,判断胶带的带速,同时执行电路输出相应的开关信号。既:在达到低于打滑速度时执行电路输出相应的开关信号,使主机停机。,无磨损,工作原理:DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处",只要将打滑开关探头对着有不平整处的部位安装即可;如果找不到“不平整处"(轴、轮的端面平整且圆周面均匀光滑),只需在轴、轮的检测处人为制造“不平整点"(在被检测的面上加贴一小块薄金属片)即可。当电动机转动时,通过转动装置驱使被传动轴、轮转动,打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时,被传动轴将慢转或停转,打滑开关检测到探头电容的变化周期明显变长,此周期如超过正常变化周期的两倍之多,打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时,可用来保护设备;如按“检测转动/停转接线参考图"接线时,可用来检测“转动"。,安全寿命长,一体化结构,集中的控制装置,设定或故障检修简单。外壳采用防水防尘设计两摞固定壳体,可直接安装在恶劣环境中使用。

安装使用

感应面与开关面激励4mm为佳。感应点可以是从动轮处凸出部分,打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内,允许暴露在恶劣环境中工作。非接触接近探测器,寿命长、维护费用低.两螺栓固定,确保安装简单一体化结构,集中的控制装置,设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时,10秒钟延迟报警。,也可以采用凹面作为感应面,如果从动轮侧面无凹凸免,可以从动轮内侧骨架上焊接一厚度为7mm铁片作感应面,感应面面积必须大于开关感应面(出厂时已配感应面)






K30-38打滑欠速开关|失速开关|非接触式打滑欠速开关

设置说明
1、当电源接通时,继电器吸合延时约10秒,绿灯和红灯亮;数码管显示的是每分钟的转数(各数字不闪烁);
2、打滑速度设置:按"设置键△"出现数码管显示为"000"且各位闪烁,通过"键 "和"键 "输入123;再按设置键,数码管显示为打滑速度,打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时,传感器的磁感应信号输入到控制电路中去,经放大、整形后进行计数。其计数值与预置数比较,判断胶带机的带速,即:正常速度、打滑或超速等。同时,执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘,在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中,经电路放大、比较、整形后进行计数。其计数值与预置数比较,判断胶带的带速,同时执行电路输出相应的开关信号。既:在达到低于打滑速度时执行电路输出相应的开关信号,使主机停机。,再按"键 "和"键△"可修改打滑速度,再按"键△",打滑速度设置完毕;
3、转数高于设置的打滑速度继电器吸合,否则继电器断开;一般打滑速度的设置低于机器正常转数的20%-30%。

工作原理

1.比较所采集的脉动型号值是否小雨设置值,开关正常工作必须在被检测的转动轮上提供一个采集脉冲信号的感应点。

技术参数

1.工作电源电压:AC 220V

2.检测范围:  0.5m/s-9.99m/s

3.脉冲6-120HZ   转速:0-3000rpm

4.开机延时:  7秒

5.开关数量: 1组常开   1组常闭  II型为2组常开2组常闭。

6.触点容量:AC220V 50Hz 5A

7.探测指示器:当速度范围在设定范围内时,继电器输出。LED发亮有助于检测传感器或检查接线故障。

接线方式

1.本机出厂时已配长度为1.0米电缆线,接线方式参照标牌所标线色。
