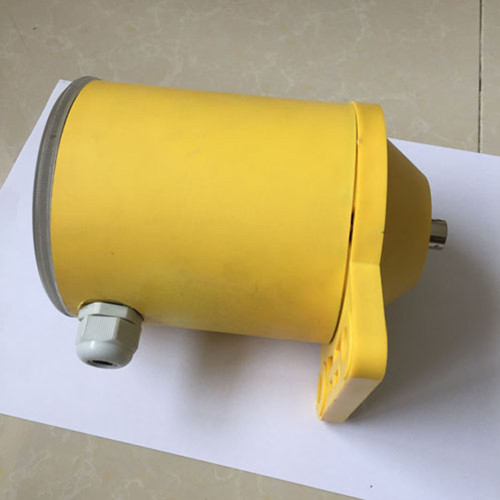

产品名称：TER-23-P-X欠速开关使用说明

产品型号：TER-23-P-X

所属类别：欠速开关

TER-23-P-X欠速开关使用说明

概述

本机是对轴转速及其它旋转设备的速度监测装置，具有非接触，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，无磨损，可靠性强，寿命长，结构于一体的特性，产品外壳采用防水，安装简便，可在恶劣环境中使用。TER-23-P-X打滑欠速开关本公司现货供应，厂家直销，还生产DH型打滑开关，HFKLT2型拉绳开关，产品名称：打滑检测器，打滑开关，皮带机专用打滑开关，输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测，当被监测的运输皮带的运行速度低于预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。，KPT1型跑偏开关，RD型速度开关，UZK型阻旋料位开关，ZL-B-II型撕裂开关，LDM型堵塞开关等等。

工作原理

比较所采集的脉冲信号值是否小于设置值，产品名称：打滑检测器，打滑开关，皮带机专用打滑开关，输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测，当被监测的运输皮带的运行速度低于预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。，开关正常工作必须在被检测的转动轮上提供的一个采集脉冲信号的感应点，当监测到转速信号低于或高于正常转速范围后，开关输出一组开关信号，以供报警或停机。

技术参数

工作电源电压：AC220V

检测范围：0.5m/s-9.99m/s

脉冲6-120Hz;转速 0-3000rpm;

开机延时：7秒

开关与目标距离：2-5mm

开关数据：1阻常开 1组常闭

                     II型为2组常开2组常闭

触点容量：AC220v 50Hz 5A

探测指示器：当速度范围在设定范围内时，继电器输出，LED发亮有助于检测传感或检测接线故障。

接线方式

本机出厂时已配长度为1.0米电缆线，接线方式参照标牌所标线色。

欠速开关型号

TER-23-P、TER-23-P-X

TYB-RDC-B、YHQ-23S

PLR60、VA15-III

XBQS-I、HQSK600/10

HSQ-726C6

使用安装

感应面与开关间的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面，如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接——厚度为7mm铁片做感应面，感应面面积必须大于开关感应面（出厂时已配感应面）

注：有些输送机从动轮处无法安装的，可安装在与胶带紧密接触且在胶带运行中不会出现脱离胶带能正常运转的转触或滚轮处，某些安装位置可能需要现场制作安装支架，产品名称：打滑检测器，打滑开关，皮带机专用打滑开关，输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测，当被监测的运输皮带的运行速度低于预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。，特殊情况下，如需从新调节开关速度是时，在安装好开关后，启动输送机，在输送机正常速度下逆时针方向调整开关内部电位器，使动作指示灯亮（表示欠速，继电器常开触点接通），再进行顺时针方向微调开关内部电位器，调整到动作指示灯由点亮变熄灭的位置，再顺时针方向旋转电位器1圈（打滑率）即可，开关输出开关信号报警，可根据实际使用要求增加打滑率圈数以达到检测重度打滑状态。
