产品型号：ST-20
ST倾斜开关，又称煤流开关。是一种结构简单、使用方便、安全可靠的料流、料位检测器。其体积小、安装容易，滚珠开关安装于印刷电路板上，通常包括定义容置空间的绝缘本体、固持于绝缘 本体内的若干端子及收容于容置空间内的滚珠。当滚珠开关倾斜不同角度时，滚珠选择性 地与不同的端子接触，导通不同电路，从而表征不同的电讯号，实现开关的功能。故，滚珠开 关亦称为倾斜开关。端子包括延伸入绝缘本体的容置空间内的接触部及延伸出绝缘本体外 的焊接部。因端子的接触部较焊接部抬升一定的高度，故，于注塑成型绝缘本体前，通常藉 由定位销将端子的接触部支撑，从而端子平稳的放置。在绝缘本体成型后，定位销与模仁一 起去除。绝缘本体上先前对应定位销的位置形成销孔。因定位销通常为上下等大的结构，对 应形成的销孔在靠近端子的一端与远离端子的一端等大，故，在后续将开关焊板的过程中， 熔融状态下的助焊剂极易通过销孔进入到开关内部。因此，确有必要提供一种新的倾斜开关，以克服先前技术中所存在的缺陷。，坚固且抗腐蚀。用途：溜槽或转接处堵塞探测器；输送机皮带跑偏探测器；翻车机卸料探头；用于皮带和振动给料机缺料或无料探测。---引进美国技术，内部元件进口。
倾斜开关引进美国技术，内部元件进口。其体积小、安装容易，坚固且抗腐蚀。用途：溜槽或转接处堵塞探测器；输送机皮带跑偏探测器；翻车机卸料探头；用于皮带和振动给料机缺料或无料探测。ST倾斜开关 垂直悬挂的倾斜开关在受到外力作用且偏离垂直位置15度以上时，开关内部的触点动作，常闭触点断开（或常开触点闭合）。当外力撤消后，倾斜开关回复到垂直状态，触点复又闭合（或断开）。利用倾斜开关内触点开合的变化来判断设备的工作情况，以便及时采取措施，保护设备。
工作原理
垂直悬挂的倾斜开关在受到外力作用且偏离垂直位置15度以上时，开关内部的触点动作，常闭触点断开（或常开触点闭合）。当外力撤消后，倾斜开关回复到垂直状态，触点复又闭合（或断开）。利用倾斜开关内触点开合的变化来判断设备的工作情况，溜槽或转接处堵塞探测器：输送机皮带跑偏探测器；翻车机缺料；用于皮带和振动给料机缺料或无料探测。垂直悬挂的倾斜开关在受到外力作用，偏离垂直位置20度以上时，开关内部的触点动作，常闭触头断开。当外力撤消后，倾斜开关回复垂直状态，触点复又闭合。利用倾斜开关内触点开合的变化来判断设备的工作情况，以便及时采取措施，保护设备。，倾斜开关，也可称为料位检测开关、煤流开关、堵塞开关，煤流检测开关，料流开关，倾斜开关。有拉姆齐Thermo RAMSEY21-39料位、倾斜、堵塞开关，20-39料位、倾斜、堵塞开关。并长期生产各种输送机保护开关,防偏、拉线、倾斜、撕裂,测速、欠速.断带保护等各种输送机保护装置.倾斜开关用于料流、堵塞及料位检测。20-39倾斜开关（探头），垂直悬挂的倾斜开关在受到外力作用，偏离垂直位置15度以上时，开关内部的水银触点动作，常闭触点打开。倾斜开关当外力撤消后，倾斜开关回复垂直状态，水银触点复又闭合。利用倾斜开关内触点开合的变化来判断保护设备的工作情况，及时采取措施，以达到安全保护的目的。，以便及时采取措施，保护设备。
技术参数
ST-20标准型拉姆齐20-39 20-39-25
1、额定触点：24V/220VAC/2A
2、额定温度：-20～100℃（可订制200℃）
3、外壳材质：不锈钢
4、电缆长度：6000mm（可以订制）
5、探头长度：180mm
6、探头总长：210mm
7、尾部连接螺纹：M20×1.5×50
8、产品重量：1.2kg
ST-20P轻型
1、额定触点：24V/220VAC/2A
2、额定温度：-20～100℃（可订制200℃）
3、外壳材质：工程塑料
4、电缆长度：6000mm（可以订制）
5、探头长度：195mm
6、探头总长：230mm
7、尾部连接螺纹：M20×1.5×50
8、产品重量：0.7kg

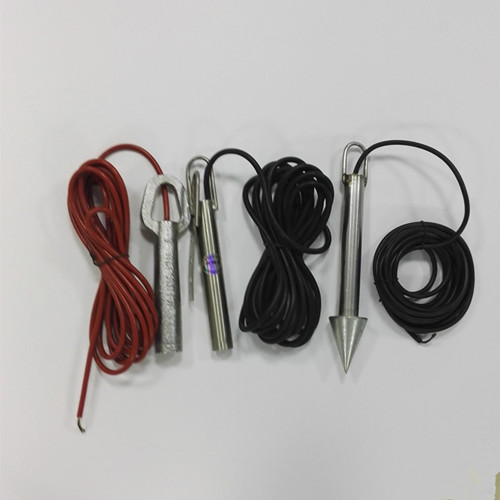

ST-20料位检测器 倾斜开关 煤流开关
，本实用新型的目的在于提供一种新型倾斜开关，其能够防止助焊剂进入开关内 部。本实用新型的目的通过以下技术方案来实现一种倾斜开关，其包括开设端子收 容槽的绝缘本体、固持于端子收容槽的若干端子、由导电材质制成且与端子选择性接触的 滚珠及遮覆固持于绝缘本体上的顶盖。所述绝缘本体包括底壁及自底壁边缘向上竖直延伸 的侧壁，所述底壁及侧壁围设形成容置空间。所述滚珠收容于所述容置空间并可于容置空 间内滚动。所述底壁开设若干连通端子收容槽及外部且具有上小下大形状的销孔。与现有技术相比，本实用新型具有如下有益效果销孔为上小下大形状，即靠近端 子的部分的直径小，远离端子的部分直径大，从而可以降低助焊剂通过销孔进入到开关内 部的风险。传真：0537-2228358
