产品名称：常开型倾斜开关ST-20

产品型号：ST-20

所属类别：倾斜开关 > 耐高温倾斜开关

常开型倾斜开关ST-20

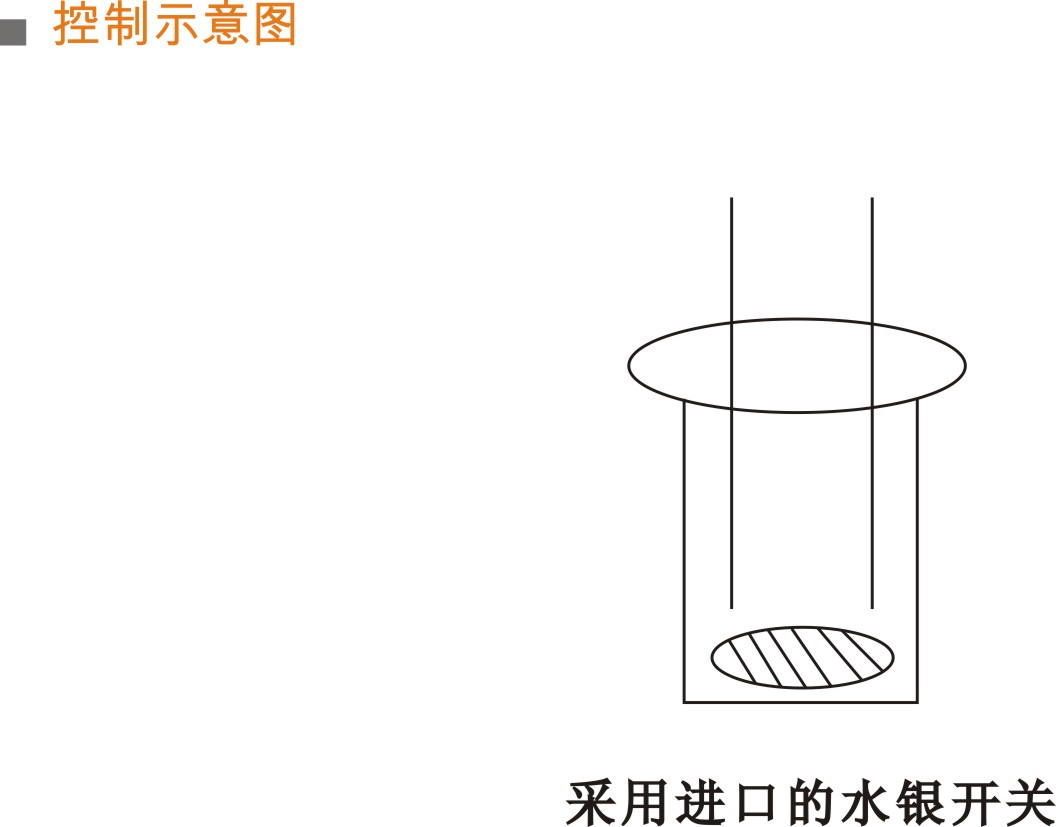

Romsey拉姆齐倾斜开关，倾斜开关，也可称为料位检测开关、煤流开关、堵塞开关，煤流检测开关，料流开关，倾斜开关。有拉姆齐Thermo RAMSEY21-39料位、倾斜、堵塞开关，20-39料位、倾斜、堵塞开关。并长期生产各种输送机保护开关,防偏、拉线、倾斜、撕裂,测速、欠速.断带保护等各种输送机保护装置.倾斜开关用于料流、堵塞及料位检测。20-39倾斜开关（探头），垂直悬挂的倾斜开关在受到外力作用，偏离垂直位置15度以上时，开关内部的水银触点动作，常闭触点打开。倾斜开关当外力撤消后，倾斜开关回复垂直状态，水银触点复又闭合。利用倾斜开关内触点开合的变化来判断保护设备的工作情况，及时采取措施，以达到安全保护的目的。，倾斜检测器

产品特点

坚固、抗腐蚀、安装简便、控制装置为印制电路板结构。可调延时，防止误动作。标准外壳

ST-20类所有探头均配有安装附件。其性能已被世界上成千上万的应用实例所证实。

常开型倾斜开关ST-20,山东卓信专业定制，厂家直销，供应倾斜开关常开，倾斜开关常闭，倾斜开关24V,倾斜开关220V

技术规格

额定电压：AC220V

额定电流：2A

额定温度: -40°- 70°

外壳防护级别：NEMA4X。

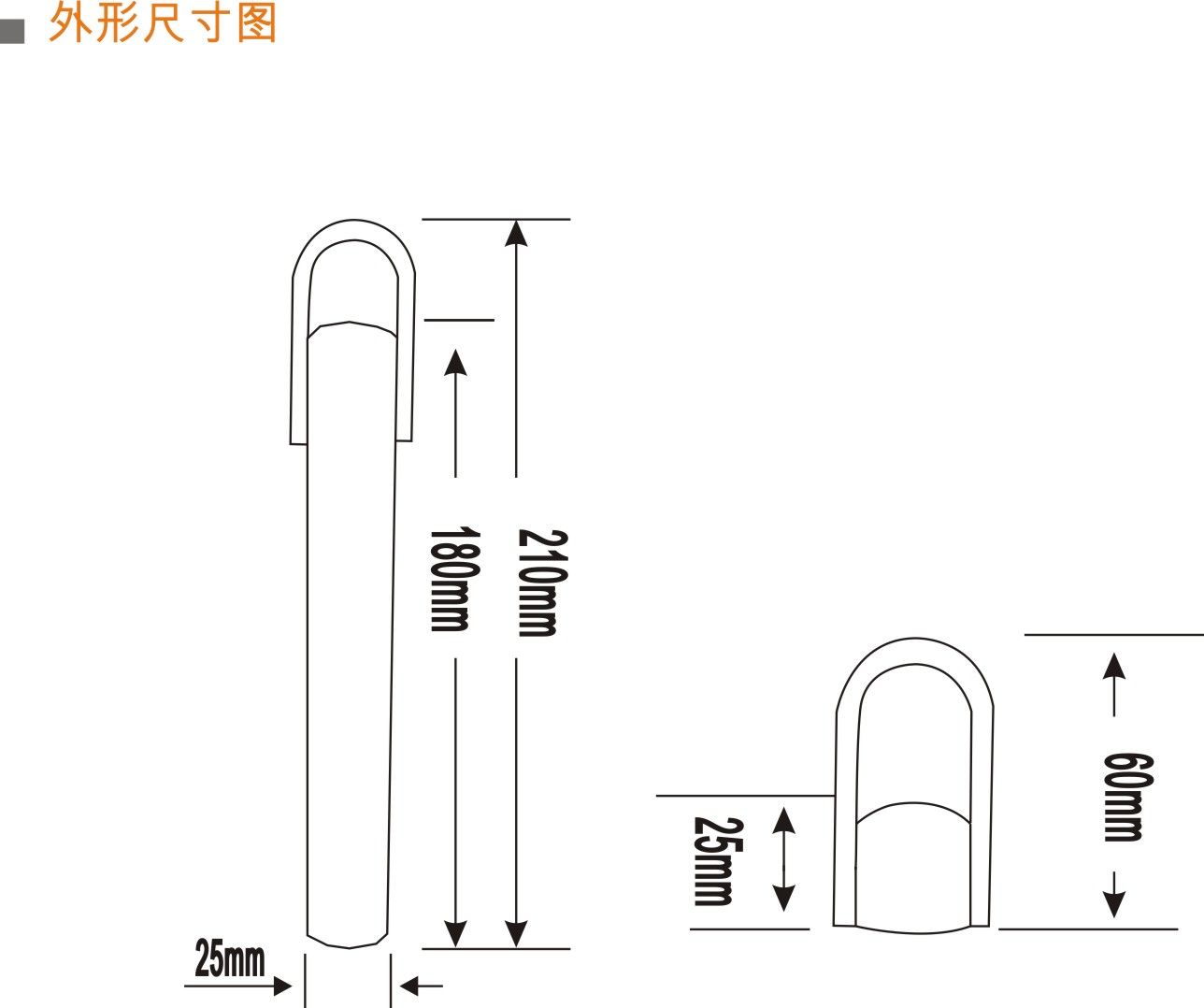

外形尺寸：壳体 L×W×H（mm）198×32×210

重量：1.6 Kg

倾斜角度：15°以上

倾斜开关ST-20是一种结构简单、使用方便、安全可靠的料流、料位检测器。其体积小、安装容易，坚固且抗腐蚀。

垂直悬挂的倾斜开关在受到外力作用，本实用新型的目的在于提供一种新型倾斜开关，其能够防止助焊剂进入开关内 部。本实用新型的目的通过以下技术方案来实现一种倾斜开关，其包括开设端子收 容槽的绝缘本体、固持于端子收容槽的若干端子、由导电材质制成且与端子选择性接触的 滚珠及遮覆固持于绝缘本体上的顶盖。所述绝缘本体包括底壁及自底壁边缘向上竖直延伸 的侧壁，所述底壁及侧壁围设形成容置空间。所述滚珠收容于所述容置空间并可于容置空 间内滚动。所述底壁开设若干连通端子收容槽及外部且具有上小下大形状的销孔。与现有技术相比，本实用新型具有如下有益效果销孔为上小下大形状，即靠近端 子的部分的直径小，远离端子的部分直径大，从而可以降低助焊剂通过销孔进入到开关内 部的风险。，偏离垂直位置15度以上时，溜槽或转接处堵塞探测器：输送机皮带跑偏探测器；翻车机缺料；用于皮带和振动给料机缺料或无料探测。垂直悬挂的倾斜开关在受到外力作用，偏离垂直位置20度以上时，开关内部的触点动作，常闭触头断开。当外力撤消后，倾斜开关回复垂直状态，触点复又闭合。利用倾斜开关内触点开合的变化来判断设备的工作情况，以便及时采取措施，保护设备。，开关内部的水银触点动作，常闭触点打开。当外力撤消后，倾斜开关回复垂直状态，水银触点复又闭合。利用倾斜开关内触点开合的变化来判断保护设备的工作情况，及时采取措施，以达到安全保护的目的。

安装时注意使用钢丝绳或链悬挂产品，倾斜开关特点：斜开关可单独使用探头，也可配合控制装置使用报警输出时间可调，控制装置中具有0－10秒的可调延时线路，可避免倾斜开关因瞬时倾斜引起误动作。正常/报警位置可设定，控制装置中有一跳线，可将开关垂直或倾斜状态定为正常状态坚固，抗腐蚀，倾斜开关安装简便，控制装置为印刷电路板结构所有探头均配有安装附件，20-43倾斜开关控制器（进口），20-38倾斜开关控制器（国产），控制装置中有0～10秒的可调时间延迟，可避免倾斜开关探头因瞬间倾斜引起的误动作。控制装置中通过跳线选择竖直或倾斜作为正常状态。两个常开常闭触点用于外部报警或控制。，必须使用电缆保持松驰状态，否则影响产品动作。

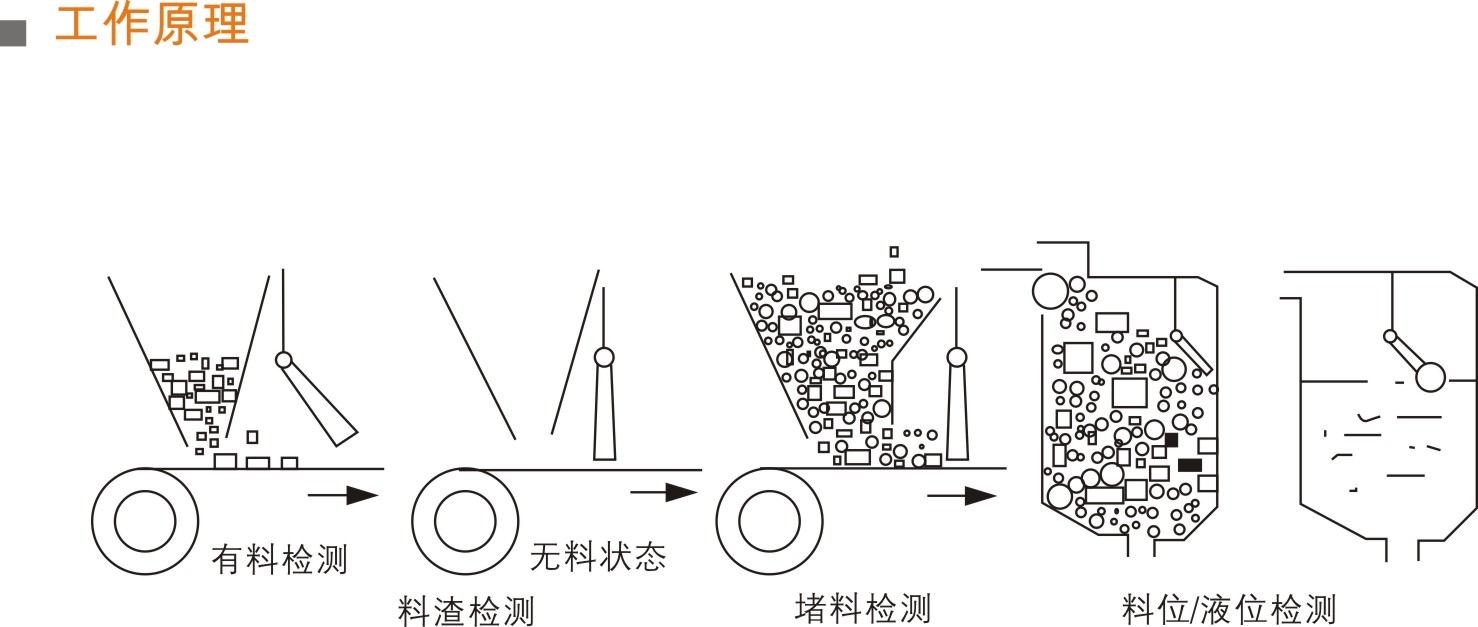

应用范围

溜槽或转接处堵塞探测

输送机皮带跑偏探测

翻车机卸料探测

用于皮带或振动给料机有料或缺料探测

型号：ST-20、ST-20P、20-39、20-39-25、HNST-KG、MFFP20-30、20-38、20-43
