产品名称：XT-LG-30倾斜开关 水银料位计

产品型号：XT-LG-30

所属类别：倾斜开关 > 防爆倾斜开关

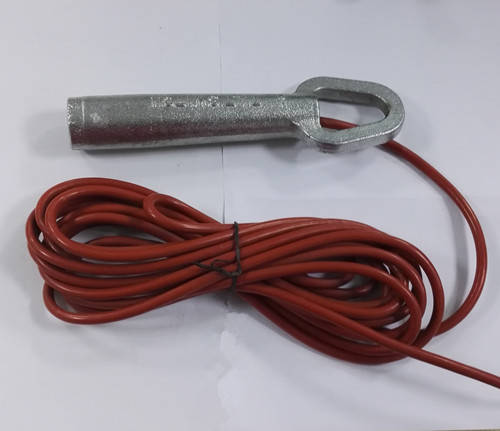

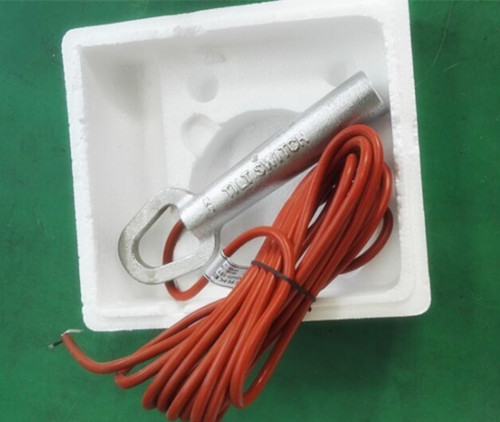

XT-LG-30倾斜开关 水银料位计

XT-LG-30倾斜开关广泛地应用于散装物料的储料仓、储料槽等的料位检测、卸料斗、料槽等的料堵检测，皮带输送负荷检测等。

产品由探测传感器和控制器组成，动作报警可选，溜槽或转接处堵塞探测器：输送机皮带跑偏探测器；翻车机缺料；用于皮带和振动给料机缺料或无料探测。垂直悬挂的倾斜开关在受到外力作用，偏离垂直位置20度以上时，开关内部的触点动作，常闭触头断开。当外力撤消后，倾斜开关回复垂直状态，触点复又闭合。利用倾斜开关内触点开合的变化来判断设备的工作情况，以便及时采取措施，保护设备。，即以探测传感器垂直为正常状态，过多物料使其发生倾斜发出报警。或当输送物料流动时，以探测传感器倾斜为正常状态，本实用新型的目的在于提供一种新型倾斜开关，其能够防止助焊剂进入开关内 部。本实用新型的目的通过以下技术方案来实现一种倾斜开关，其包括开设端子收 容槽的绝缘本体、固持于端子收容槽的若干端子、由导电材质制成且与端子选择性接触的 滚珠及遮覆固持于绝缘本体上的顶盖。所述绝缘本体包括底壁及自底壁边缘向上竖直延伸 的侧壁，所述底壁及侧壁围设形成容置空间。所述滚珠收容于所述容置空间并可于容置空 间内滚动。所述底壁开设若干连通端子收容槽及外部且具有上小下大形状的销孔。与现有技术相比，本实用新型具有如下有益效果销孔为上小下大形状，即靠近端 子的部分的直径小，远离端子的部分直径大，从而可以降低助焊剂通过销孔进入到开关内 部的风险。，物料减少使其为垂直位置就发出报警。可用于料仓高低料位报警，溜槽堵报警，溜槽或转接处堵塞探测器：输送机皮带跑偏探测器；翻车机缺料；用于皮带和振动给料机缺料或无料探测。垂直悬挂的倾斜开关在受到外力作用，偏离垂直位置20度以上时，开关内部的触点动作，常闭触头断开。当外力撤消后，倾斜开关回复垂直状态，触点复又闭合。利用倾斜开关内触点开合的变化来判断设备的工作情况，以便及时采取措施，保护设备。，倾斜开关，也可称为料位检测开关、煤流开关、堵塞开关，煤流检测开关，料流开关，倾斜开关。有拉姆齐Thermo RAMSEY21-39料位、倾斜、堵塞开关，20-39料位、倾斜、堵塞开关。并长期生产各种输送机保护开关,防偏、拉线、倾斜、撕裂,测速、欠速.断带保护等各种输送机保护装置.倾斜开关用于料流、堵塞及料位检测。20-39倾斜开关（探头），垂直悬挂的倾斜开关在受到外力作用，偏离垂直位置15度以上时，开关内部的水银触点动作，常闭触点打开。倾斜开关当外力撤消后，倾斜开关回复垂直状态，水银触点复又闭合。利用倾斜开关内触点开合的变化来判断保护设备的工作情况，及时采取措施，以达到安全保护的目的。，破碎机槽料位深度报警等。

二、特点
外壳采用铸钢浇铸，耐磨，安装简便，使用寿命长。
采用特殊工艺制造，动作角度可调，重复精度高。
控制器有0～10秒的动作延时设定功能，有效防止误动作。
控制器的极性选择开关，可对水银传感器的开、闭状态进行任意选择。
探测传感器采用低电压、小电流工作，确保使用安全。
探测传感器的悬挂长度可根据现场需要配置。

三、技术参数
1.电源电压：AC20V±10%，50Hz
2.额定接点：AC250V 5A（感性负载）
3.检测形式：常开、常闭任选
4.动作角度：30°～40°（任意方向）
5.环境温度：-20℃～5℃
6.输出延时设定：0～10秒
7.装置重量：1Kg
8.防护等级：IP67

XT-LG-30倾斜开关 水银料位计
