产品名称：20-39拉姆齐倾斜开关 行业领跑者

产品型号：20-39

所属类别：倾斜开关 > 倾斜开关探头

20-39拉姆齐倾斜开关 行业领跑者

20-39倾斜开关主要技术参数

探头

额定触点：24VDC/1A非感应负载和220VAC/4A两种

额定温度：-40摄氏度～+80摄氏度

控制装置

额定触点：220VAC/10A非感应负载（DPDT触点协议）

时间延迟：0～10秒可调

额定温度：

-40摄氏度～ +70摄氏度

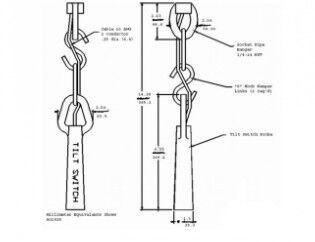

安装尺寸：158mm×107mm(安装孔4×Φ6)

可选附件

耐磨板、浮球、悬挂链、加长板。

产品描述

20-39型垂直悬挂的倾斜开关在受到外力作用，我们所追求的是： 1.全面的产品，使客户有多样选择，及满足所有的需要，不致东拼西凑来完成所有的采购需求。 2.良好的品质，使客户销售出去的产品有信心，避免了因为小零件的配套而整体退货。 3.合理的价格，市场机制合理，使得产品销售的性价比得以提高。 4.准时的交期，配合客户的需求，以避免客户因为零组件的延误交货而错失商机。 5.专业的技术，从事倾斜开关17年的生产经验，及国外大厂OEM生产技术来支持客户的需求。 6.亲切的服务，自开始建立供销关系，直至后续的产品服务，我们非常乐意提供服务。，偏离垂直位置15度以上时，开关内部的水银触点动作，常闭触点打开。当外力撤消后，倾斜开关回复垂直状态，水银触点复又闭合。利用倾斜开关内触点开合的变化来判断保护设备的工作情况，及时采取措施，以达到安全保护的目的。

20-39型倾斜开关可以单独使用，倾斜开关特点：斜开关可单独使用探头，也可配合控制装置使用报警输出时间可调，控制装置中具有0－10秒的可调延时线路，可避免倾斜开关因瞬时倾斜引起误动作。正常/报警位置可设定，控制装置中有一跳线，可将开关垂直或倾斜状态定为正常状态坚固，抗腐蚀，倾斜开关安装简便，控制装置为印刷电路板结构所有探头均配有安装附件，20-43倾斜开关控制器（进口），20-38倾斜开关控制器（国产），控制装置中有0～10秒的可调时间延迟，可避免倾斜开关探头因瞬间倾斜引起的误动作。控制装置中通过跳线选择竖直或倾斜作为正常状态。两个常开常闭触点用于外部报警或控制。，也可以配合控制装置使用，标准控制装置，外壳防护等级为IP65。前面板有指示灯，绿色为正常，红色为报警。控制装置中0-10秒的可调节时间延时线路能避免倾斜开关因瞬时倾斜引起的误动作。控制装置中有一跳线，允许将开关垂直或倾斜状态定为正常状态。两个常开常闭输出触点用于连接外部报警或控制。线路电源中断会引起继电器动作。

不同的物料和环境选择不同的倾斜开关探头。也有不带外壳的控制装置适用于固定在其他形式的外壳和控制柜中。

坚固、抗腐蚀 、安装简便、控制电路为印制电路板结构、可调延时，溜槽或转接处堵塞探测器：输送机皮带跑偏探测器；翻车机缺料；用于皮带和振动给料机缺料或无料探测。垂直悬挂的倾斜开关在受到外力作用，偏离垂直位置20度以上时，开关内部的触点动作，常闭触头断开。当外力撤消后，倾斜开关回复垂直状态，触点复又闭合。利用倾斜开关内触点开合的变化来判断设备的工作情况，以便及时采取措施，保护设备。，防止误报警、所有探头均配有安装附件、成千上万可靠应用。

应用范围

溜槽或转接处堵塞探测、输送机皮带跑偏探测、料仓上料位、翻车机卸料探头、用于皮带和振动给料机缺料或无料探测、皮带输送机料流检测等

20-35-NM-F-4XSST,BANI-10,THC7143,20-39,SFQ, 断煤开关（倾斜开关） 型号:SAC71-KG/中国库号：M49433，MFFP15A 倾斜开关，LW101-S-T倾斜开关，水银开关

不锈钢20-39-II、ST-20倾斜开关，滚珠开关安装于印刷电路板上，通常包括定义容置空间的绝缘本体、固持于绝缘 本体内的若干端子及收容于容置空间内的滚珠。当滚珠开关倾斜不同角度时，滚珠选择性 地与不同的端子接触，导通不同电路，从而表征不同的电讯号，实现开关的功能。故，滚珠开 关亦称为倾斜开关。端子包括延伸入绝缘本体的容置空间内的接触部及延伸出绝缘本体外 的焊接部。因端子的接触部较焊接部抬升一定的高度，故，于注塑成型绝缘本体前，通常藉 由定位销将端子的接触部支撑，从而端子平稳的放置。在绝缘本体成型后，定位销与模仁一 起去除。绝缘本体上先前对应定位销的位置形成销孔。因定位销通常为上下等大的结构，对 应形成的销孔在靠近端子的一端与远离端子的一端等大，故，在后续将开关焊板的过程中， 熔融状态下的助焊剂极易通过销孔进入到开关内部。因此，确有必要提供一种新的倾斜开关，以克服先前技术中所存在的缺陷。，参数，价生产厂家

倾斜开关ST-20、煤流开关、断煤开关20-39

20-39-25

20-39-50

21-39-25

21-39-50FM

20-31

20-32

20-33
