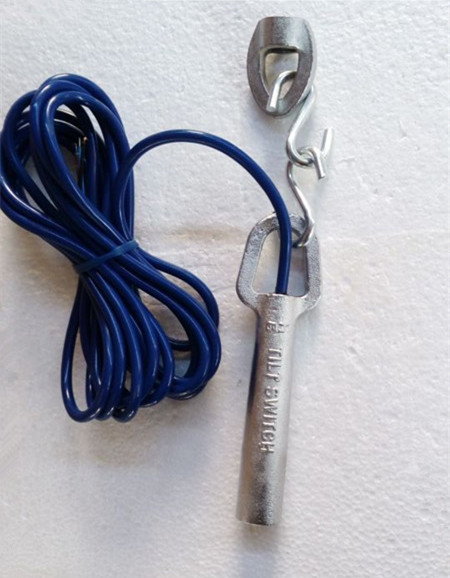

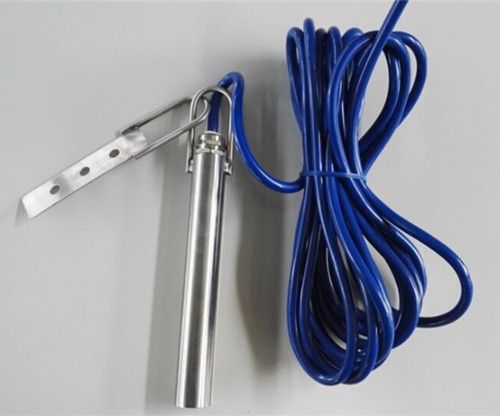

产品名称：倾斜开关HJC-115

产品型号：HJC-115

所属类别：倾斜开关 > 标准型倾斜开关

倾斜开关HJC-115产品简介

HJC-115料流开关探头、倾斜开关是一种结构简单、使用方便、安全可靠的料流、料位检测器。其体积小、安装容易，坚固且抗腐蚀。用途：溜槽或转接处堵塞探测器；输送机皮带跑偏探测器；翻车机卸料探头；用于皮带和振动给料机缺料或无料探测。引进美国技术，本实用新型的目的在于提供一种新型倾斜开关，其能够防止助焊剂进入开关内 部。本实用新型的目的通过以下技术方案来实现一种倾斜开关，其包括开设端子收 容槽的绝缘本体、固持于端子收容槽的若干端子、由导电材质制成且与端子选择性接触的 滚珠及遮覆固持于绝缘本体上的顶盖。所述绝缘本体包括底壁及自底壁边缘向上竖直延伸 的侧壁，所述底壁及侧壁围设形成容置空间。所述滚珠收容于所述容置空间并可于容置空 间内滚动。所述底壁开设若干连通端子收容槽及外部且具有上小下大形状的销孔。与现有技术相比，本实用新型具有如下有益效果销孔为上小下大形状，即靠近端 子的部分的直径小，远离端子的部分直径大，从而可以降低助焊剂通过销孔进入到开关内 部的风险。，内部元件进口倾斜开关铸铁结构，耐磨性较强而且牢固，广泛用于检测散状物料（如粉体、粒体、块体）料仓或中转料槽的上限料位。

1、动作角度约17度
2、接点构成常闭接点
3、接点容量  24VDC/220 VAC
4、保护等级    IP67
5、外壳：铸铁结构，表面镀镍铬合金

注意
安装时使用钢索悬挂产品，应使电缆保持松弛。

倾斜开关HJC-115工作原理图

典型应用
料流检测堵料检测料位/液位检测

倾斜开关铸铁结构，耐磨性较强而且牢固，广泛用于检测散状物料（如粉体、粒体、块体）料仓或中转料槽的上限料位。
1、动作角度约17度
2、接点构成常闭接点
3、接点容量  24VDC/220 VAC
4、保护等级    IP67
5、外壳：铸铁结构，表面镀镍铬合金
HJC-115料流开关探头、倾斜开关安装简单
控制装置为印刷电路板结构
所有探头均配有安装附件

特点：
倾斜开关可单独使用探头，也可配合控制装置使用
警示输出时间可调，控制装置中具有0-10秒的可调
延时线路，可避免倾斜开关因瞬时倾斜引起误动作
正常/警示位置可设定，控制装置中有一跳线，本实用新型的目的在于提供一种新型倾斜开关，其能够防止助焊剂进入开关内 部。本实用新型的目的通过以下技术方案来实现一种倾斜开关，其包括开设端子收 容槽的绝缘本体、固持于端子收容槽的若干端子、由导电材质制成且与端子选择性接触的 滚珠及遮覆固持于绝缘本体上的顶盖。所述绝缘本体包括底壁及自底壁边缘向上竖直延伸 的侧壁，所述底壁及侧壁围设形成容置空间。所述滚珠收容于所述容置空间并可于容置空 间内滚动。所述底壁开设若干连通端子收容槽及外部且具有上小下大形状的销孔。与现有技术相比，本实用新型具有如下有益效果销孔为上小下大形状，即靠近端 子的部分的直径小，远离端子的部分直径大，从而可以降低助焊剂通过销孔进入到开关内 部的风险。，允许将开关垂直或倾斜状态定位正常状态。
坚固，抗腐蚀

HJC-115料流开关探头、倾斜开关是工业自动化必不可少的关键部位，滚珠开关安装于印刷电路板上，通常包括定义容置空间的绝缘本体、固持于绝缘 本体内的若干端子及收容于容置空间内的滚珠。当滚珠开关倾斜不同角度时，滚珠选择性 地与不同的端子接触，导通不同电路，从而表征不同的电讯号，实现开关的功能。故，滚珠开 关亦称为倾斜开关。端子包括延伸入绝缘本体的容置空间内的接触部及延伸出绝缘本体外 的焊接部。因端子的接触部较焊接部抬升一定的高度，故，于注塑成型绝缘本体前，通常藉 由定位销将端子的接触部支撑，从而端子平稳的放置。在绝缘本体成型后，定位销与模仁一 起去除。绝缘本体上先前对应定位销的位置形成销孔。因定位销通常为上下等大的结构，对 应形成的销孔在靠近端子的一端与远离端子的一端等大，故，在后续将开关焊板的过程中， 熔融状态下的助焊剂极易通过销孔进入到开关内部。因此，确有必要提供一种新的倾斜开关，以克服先前技术中所存在的缺陷。，溜槽或转接处堵塞探测器：输送机皮带跑偏探测器；翻车机缺料；用于皮带和振动给料机缺料或无料探测。垂直悬挂的倾斜开关在受到外力作用，偏离垂直位置20度以上时，开关内部的触点动作，常闭触头断开。当外力撤消后，倾斜开关回复垂直状态，触点复又闭合。利用倾斜开关内触点开合的变化来判断设备的工作情况，以便及时采取措施，保护设备。，广泛应用机械、机床制造业及食品厂、纺织、造纸、轻工、化工、矿山、冶金、航空工业、电力保安、汽车工业、船舶交通运输、建筑、地铁等各行各业，作光源、限位、定位检测，自动计数，测速，自动保护，工业生产自动流水线及微机信号，数控装置等应用，对提高自控系统先进性和可靠性，具有巨大作用。
