MTS-200/300防水倾斜开关 常闭

MTS-200/300防水倾斜开关 常闭 安装方便，维护简单控制单元能与任何倾斜开关连接的固态电路 能连接多种不同传感器 可调延时，防止错误指示 钢探测头，坚固可靠 NEMA 12 或NEMA 4 外壳 。

MTS-200/300防水倾斜开关 常闭

产品概述

倾斜开关是一个包含控制单元和探测头的简单系统，广泛应用在加工行业，用以探测散装物料的有无情况。

典型应用包括：料箱高低位警示、传送槽堵塞检测、槽物料深度控制、分级筛装料状态检测等。例如，当分级筛正确装料时，探测头垂直为正常或状态，过多的物料会托起探测头，使之倾斜并发出警示。当传送带物料正常流动时，探测头倾斜为正常状态，若物料减少会使探测头落下成垂直状态而发出警示。

工作原理 MTS-200/300防水倾斜开关 常闭

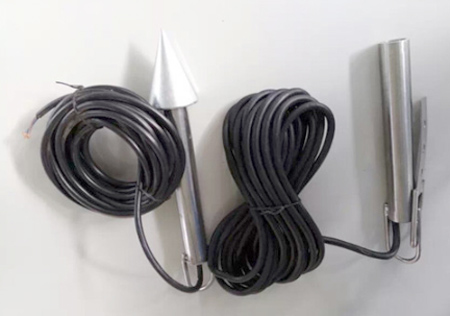

MTS-200/300倾斜开关探测头具有坚固的钢结构，密封、防水、防尘、防污，带应力电缆。探测头内的水银开关以环氧树脂封装，能抵抗zui恶劣的环境条件。当探测头垂直时，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，触点闭合。当倾斜大约 15 度时，触点打开。触点zui大容量为 230 Vac，17 A。探测器带 2.4 米长的 18 号氯丁橡胶护套双线电缆，适合管道连接或单独接线。

SCU-200 控制单元为探测头提供的低压电源，通过开关选择探测头倾斜或垂直为&lquo;&rquo;位置，在相反位置时发出警示。同时，还带有 1－99秒的继电器输出延时，只有当探测头位置持续变化时才能启动警示，防止错误警示，保证了操作的可靠性。在外壳表面有指示 双刀双掷输出继电器&lquo;/警示&rquo;状态的指示灯。该控制单元还具有失效保护，在继电器失效或掉电时立即发出警示。

 安装指南

探测器可以挂在孔眼上或挂在螺纹管道适配器挂钩上（可选件）。电缆长度可以调节，因此不会影响

探测头的倾斜。控制单元可以远程安装在任何地点。接线盒接线如图。

挂钩 MTS-20H, MTS-30H：

倾斜开关挂钩可用于 MTS-200/300 探测头，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，全钢材料，并有螺纹可直接装在 1/2&rquo;NPT 导管上。还可提供不锈钢挂钩和探测头。

传感器辅助电源：

SCU-200控制单元有一个传感器输入端，大大拓宽了其适用场合。TB2-1接线端为传感器提供12 V直流电源，可以连接霍尔效应传感器、接近传感器等开放式集电极传感器。这个特性可以广泛用于各种应用场合，当传感器探测到目标时，输出一个可调的继电器输出。延时调节继电器输出延时功能：1～99 秒可调。用一个小螺丝刀将旋转开关S2和S3上转到适当的时间间隔。S2 调整是个位的秒数，S3 调整是十位秒数。如，将 S3  调整为 1，S2 为 4，的时间间隔为 14 秒。

探测头状态开关

当探测头状态开关打到 A 位置：探测头倾斜时，继电器通，绿灯&lquo;SAFE&rquo;亮。当探测头状态开关打到 A 位置：探测头垂直时，继电器通，绿灯&lquo;SAFE&rquo;亮。

标准探测头连接

所有的倾斜开关探测头都应连接到TB2-2和 TB2-3 的接线端。

可选传感器连接

传感器电源 TB2-1，传感器信号 TB2-2，

传感器接地 TB2-3。

产品参数&miot;SCU-200控制单元

输入功率…………115 Vac&plun;10，50/60Hz

可选230 Vac, 12/24 Vc

探测头信号电压…&plun;12Vc(10kΩ上拉至 12 Vc)

辅助传感器

电源……………….+12 Vc @ 17 mA max.

继电器输出…….…PT Form C继电器，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，

额定 5 A @ 250Vac 电阻负载

继电器状态………开关选择

继电器状态灯……2 个可替换灯，28 Vac

接线………………螺丝接线端，14 AWG max.

外壳………………NEMA 12, 152 x 102 x 76 mm

我公司生产的20-30-SS倾斜开关、水银开关，20-41,20-41-SS,20-41倾斜开关，220V倾斜堵煤开关，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，BANI-10倾斜开关,HSBG-E7210ERT08倾斜开关,HSE-727A2倾斜开关、水银开关、料流开关,KBX-220S水银式倾斜堵煤传感器,HQGB-2007GK堵煤开关,MA1000标准型倾斜开关,PLR-30型倾斜开关PLR-30-N-J,SFQ倾斜开关 堵煤开关煤流开关,ST-20水银开关、倾斜开关、不锈钢倾斜开关,TWJ-I倾斜开关SR-LJ-I 料位,XLLV-Q倾斜开关,标准型（不锈钢）20-39-25倾斜开关、倾斜开关,不锈钢ST-20倾斜开关、水银开关,不锈钢倾斜开关20-39-25水银开关、悬挂式倾斜开关,触点常闭倾斜开关30-62电压380v 电流2-1,铝锌压铸倾斜开关MADC20-39,皮带机专用KZ-533QA倾斜开关,倾斜开关20-32AMP AC220V,倾斜开关20-39-50FT 24VC1A,倾斜开关20-39倾斜开关,倾斜开关30-65-25,倾斜开关KQ-LPS09-02 料位计,倾斜开关MFFP-1-WSN,倾斜开关20-55-NM-P,水银料位计倾斜开关XT-LG-20,水银式倾斜检测装置LW101-S-1-W,水银式倾斜开关LW101-S,重型铸铁20-39-25倾斜开关,铸铁倾斜堵煤开关EXFLVG-S,铸铁重型ST-20耐高温倾斜开关等各种规格型号传感器，产品型号齐全，各种规格开关产品，欢迎选购！TEL:15163766288
