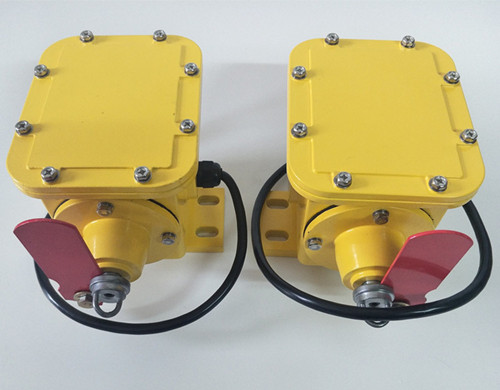

产品名称：XTD-SL-A纵向撕裂开关

产品型号：XTD-SL-A

所属类别：撕裂开关 > 纵向撕裂开关

发布时间：2019-10-25

已获点击：16

详细说明

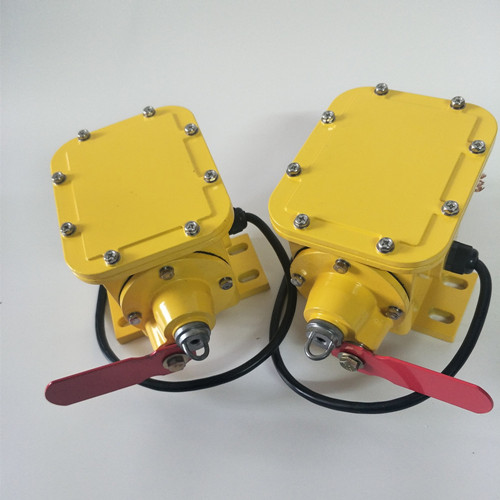

XTD-SL-A纵向撕裂开关

带式输送机在输送物料过程中，由于物料、杂物或金属件易划伤或穿透输送带，特别是纲丝绳芯输送带会造成纵向撕裂事故，给设备和生产及经济上带来严重损失。

一、概述

在皮带出现由于撕裂、戳穿、交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关掉输送机。 撕裂开关成对安装在皮带两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永 固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路，当物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时，即探测出故障。因为线绳的受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，此时机内两个微动快关发出报警或关掉输送机。故障排除后将自销手柄往下按，是机内的凸轮轴复位待开机.

XTD-SL-A纵向撕裂开关【TUERKE/山东卓信】

二、工作原理

  纵向撕裂开关是关于昂贵的皮带提供可靠的保护，检测器可在皮带出现撕裂、断裂、重叠或尖锐物体划破皮带时，撕裂检测器能给监视人员提供报警信号或关闭输送机。撕裂检测器成对安装在传送外带两侧，由两段钢丝绳连接（钢丝绳为覆塑外套护层），绳子的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出警报信号或停机信号。事故处理完毕后，将弹簧球重新装入底座，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，撕裂开关消除警报信号。简便，有效的为输送皮带可能出现的损坏提供可靠及稳定的报警，停机保护。检测器尽管原理简单，但是起了相当重要的作用，坚固的壳体。重载结构，简单的安装方式，使得检测器在任何恶劣环境下工作。

三、结构特点

  1.结构简单牢固，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，不需要维护，可多次反复使用；

  2.铸铝外壳带动防护层；

  3.整体式盖板；

  4.作用力只需0.9KG即可触发开关；

  5.与进口产品安装尺寸一致。

XTD-SL-B纵向撕裂开关

四、技术参数

  1.环境温度：-30℃~75℃

  2.环境湿度：不大于85%

  3.触电数量：常开：4  常闭：4

  4.触点容量：AC 380V 3A   220V 5A

  5.复位方式：手动复位

  6.动作力：0.9KG

  7.重量：4KG

  8.行程：≤10mm

  9.可靠性：＞106次

  10.内部采用进口开关

  11.防护等级：IP65

五、 使用说明

主运带式输送机应在胶带落煤点下方向机头方向（胶带机为头部驱动时）10-15m位置安装防撕裂保护。防撕裂保护安装在输送机上下两层胶带之间，保护方式为压电式或牵引钢丝绳式的防撕裂保护，安装时应加工标准托架，将防撕裂保护固定在输送机纵梁上，靠上层胶带方向。

接近开关

GPM70-140B-N1,GPM70-140B-N2

GPM70-140B-N4,GPM70-140B-P1

GPM70-140B-P2,GPM25-55HM-P4

GPM70-140B-D1,GPM70-140B-D2

GPM70-140B-A1,GPM70-140B-A2

，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。
