产品名称：DC-SL20纵向撕裂开关

产品型号：DC-SL20

所属类别：撕裂开关 > 纵向撕裂开关

发布时间：2019-10-17

已获点击：21

详细说明

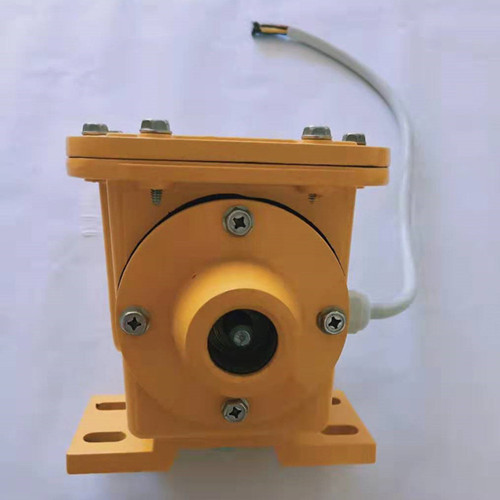

DC-SL20纵向撕裂开关

在输送送带出现由于撕裂、戳破、交界处损坏锐利物凸出时，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，撕裂开关能给监视人员提供警示信号或关闭输送机。

DC-SL20纵向撕裂开关成对安装在传送带两测，由两段乙浠外套的航空钢丝绳连接起来。航空钢丝绳的一端固定在支撑托架上；另一端连接在撕裂开关的拉环，两段航空钢丝绳在传送带下形成一个监控面，当物体或撕裂的皮带悬吊下来、扫落到航空钢丝绳时，航空钢丝绳脱离撕裂开关壳体，避免胶带上的撕裂部分或凸出物料在拉动钢丝绳时造成撕裂开关或安装支架的破坏。钢丝绳脱离撕裂开关体后，结构特点 1、机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁铸造，表面铣槽以耐磨护打滑作用。壳体采用铝铸造，联接处配有密封圈即使本机减轻重量与较好防水性能。 2、机内开关采用常闭型、若带速低于80%既可跳闸或停机。 工作原理 当触轮随胶带机运行而旋转时而带动机内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大整形后进行计数。其计数值与预置数比较，判断胶带的带速，即:正常速度、打滑或超速等等。同时执行电路输出相应的开关信号。，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，撕裂开关输出开关信号（并琐定动作状态）该开关信号可供程控系统或停机用。当事故排除后，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，再次将钢球插入撕裂开关的定位槽后，开关复位。

DC-SL20纵向撕裂检测器结构特性

1.结果简单、牢固、不需要经常维护。

2.带防腐层的铸铝外壳

3.重载微型开关触点

4.灵敏度高，作用力只需0.9Kg即可触发开关

5.带自锁功能，方便维护。

DC-SL20纵向撕裂开关技术指标

1.接点容量：10A/125，250V或480V（AC）。

2.防护等级：IP67 壳体防尘、防腐、防雨，适合室外安装。

3.开关数量：2个常开、2个常闭 （可增加）

4.开关可根据用户需要接成常开或常闭形式。

5.环境温度：-20 -- 60℃

6.可靠性：>106次

DC-SL20纵向撕裂开关安装使用

1、开关平衡地安装在机架上。

LK-1系列速度开关

直流NPN三线常开LK10-1K

直流NPN三线常闭LK10-1B

直流PNP三线常开LK10-2K

直流PNP三线常闭LK10-2B

直流二线常开LH10-5K

直流二线常闭LH10-5B

直流NPN四线常开+常闭LK10-3
