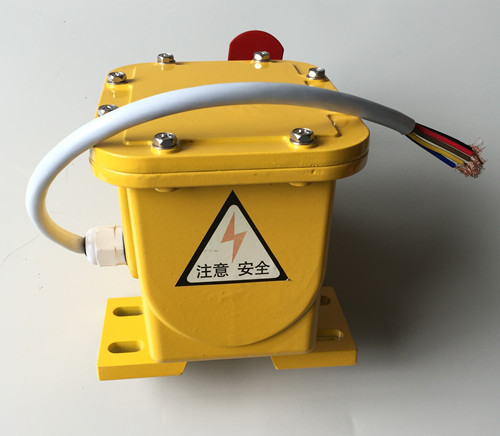

产品名称：纵向撕裂检测器GRZL-PT-B

产品型号：GRZL-PT-B

所属类别：撕裂开关 > 撕裂检测器

详细说明

纵向撕裂检测器GRZL-PT-B

1）GRZL-PT-B纵向撕裂检测器

带式输送机在输送物料过程中，由于物料、杂物或金属件易划伤或穿透输送带，特别是纲丝绳芯输送带会造成纵向撕裂事故，给设备和生产及经济上带来严重损失。

GRZL-PT-B纵向撕裂检测仪为胶囊式，当输送带发生撕裂事故时能可靠的发出报警信号和停机信号，避免事故的扩大。适用于各行业带式输送机输送带的安全保护。

2）撕裂检测器

卓信电气纵向撕裂检测仪GRZL-PT-B是由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机胶带有异常情况下或被异物穿透后，随着胶带的运行异物使感知器受到挤压，这时监控装置立刻发出信号，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，输送到控制箱指令系统，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，发出报警和停机信号。

3）撕裂检测器

（1）安装使用方便，监测灵敏度高。

（2）控制线路设有延时继电器，以免发生错误动作，延时可调，延时范围为1～5s；

（3）检测元件感知器密封性较强，可在恶劣条件下使用；

（4）控制箱面板设有自校按钮，按下自校按钮时，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，可模拟现场故障实现上述撕裂报警功能。

投我以木桃，报之以琼瑶。匪报也，永以为好也。《诗经·卫风·木瓜》

4）产品特点
防护等级：IP65

工作电压：AC220V50HZ

输出接点：1常开、1常闭一组转换接点

接点容量：AC220V5A

5）纵向撕裂检测器订货

（1）定货注明产品名称、感知器型号、数量；一般供货为1控制箱、4感知器；

（2）本产品安装支架，可单独定货。定货时请注明输送机型号、带宽、托辊直径及槽角。

纵向撕裂检测器型号

ZL-B-I、ZL-B-II

ZL-A-I、ZL-A-II、

JHSL-A,JHSL-B

 YHZL-A、GHSL-A

HQSL-A、XLZL-Y

KBZL-220、THZL-B-II

THZL-B-I、HFZL-L

THZL-A-II、THZL-A-I
