产品型号：KBZS1-12-T-TH
发布时间：2019-09-05
已获点击：42
详细说明
防撕裂控制器KBZS1-12-T-TH
工作原理
撕裂开关成对安装在传送带两侧，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，由两段乙烯外套的航空钢丝绳链接起来。航空钢丝绳的一段永 固定在支撑托架上，另一端链接在撕裂开关的拉环，两段航空钢丝绳在传送带下形成一个监控面，当物体或撕裂的皮带悬吊下来、扫落一条或两条航空钢丝绳时，航空钢丝绳拉动撕裂开关拉环使
其动作，撕裂开关发出警报信号或停机信号。
应用范围
带式输送机
防撕裂控制器KBZS1-12-T-TH简介：
在输送带出现由于撕裂、戳破、铰结处损害或锐利物凸出皮带时，撕裂开关能给监视人员提供联锁报警信号或关掉输送机，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，Z大限度减少输送带的损害。纵向防撕裂开关在安全运行输送系统里是不可缺少的保护装置，其广泛应用于钢铁厂、火力发电厂、水泥厂、化工厂、港口等。
SL-A防撕裂控制器
SL-B纵向撕裂保护装置
DB-100防撕裂控制器
产品特点
坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装
结构简单牢固，不需维护
整体式盖板设计，易于接线及维修
大容量开关触点，即可触发开关
技术规格
环境温度：-30度~+75度
动作行程：10±2 mm
触点容量：2个SPDT 400V/10A
复位方式：手动
防护等级：IP65
动作力：5 kg
可靠性：50万次

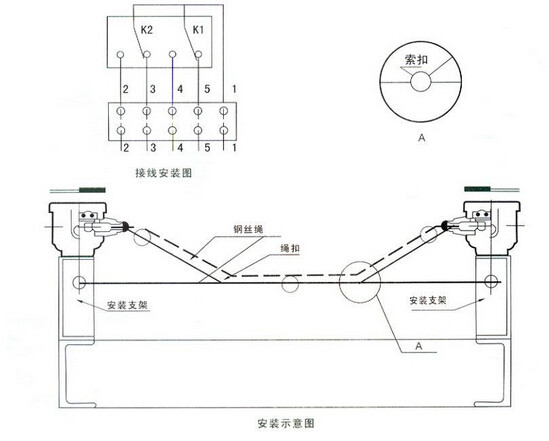

安装与使用
开关平衡地安装在机架固定支架上
将开关以成对的形式安装在胶带两侧,用钢丝绳将两个开关拉环连接
并用吊环钢丝绳的走式与胶带平行
拉绳动作力应适宜，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，以确保开关可靠复位
一条胶带可安装多对开关
，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。传真：0537-2228358
