产品名称：EBST-Q01纵向撕裂开关

产品型号：EBST-Q01

所属类别：撕裂开关 > 纵向撕裂开关

发布时间：2019-06-01

已获点击：85

详细说明

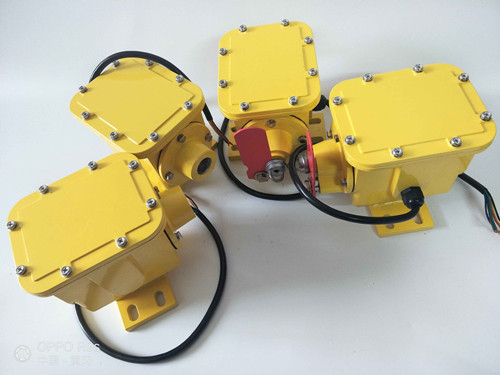

EBST-Q01纵向撕裂开关

纵向撕裂开关在安全运行输送系统里是不可缺少的保护装置，广泛应用于钢铁厂，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，火力发电厂，水泥厂、化工厂、港口等等。在输送带出现在输送带出现由于撕裂，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，戳破，交界处损坏或锐利物凸出时，撕裂开关能给监视人员提供报警信号或关闭输送机。

EBST-Q01纵向撕裂开关，撕裂检测装置

撕裂开关成对安装在输送带两侧，由两段乙烯外套的航空钢丝绳连接起来。航空钢丝绳的一段固定在支撑托架上；另一端带有钢球插入撕裂开关的定位槽内，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，两段航空钢丝绳在传送带下形成一个监控面，当物体或撕裂的皮带悬吊下来，扫落到航空钢丝绳时，航空钢丝绳脱离撕裂开关壳体，避免胶带上的撕裂部分或凸出物料在拉动钢丝绳时造成撕裂开关或安装支架的破坏。钢丝绳脱离撕裂开关体后，撕裂开关输出开关信号（并锁定动作状态）该开关信号可供程控系统或停机用。当事故排除后，再次将钢球插入撕裂开关的定位槽后，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，手动复位。

性能特点

结构简单，牢固，不需要经常维护
高压铸铝外壳，静电防腐涂装
大容量微型触点
灵敏度高，作用力只需0.9Kg即可触发开关
铸铝外壳带防护层，整体式盖板，易于接线
技术指标
接点容量：10A/125,250V或480V(AC)
防护等级：IP67壳体防尘，防腐，防雨，适合室外安装
触点数量：四组常开，四组常闭
产品可靠性：次

环境温度：-20 – 80℃

纵向撕裂开关型号

ZL-A-I、ZL-A-II

JHSL-A,JHSL-B

YHZL-A、GHSL-A

HQSL-A、XLZL-Y

KBZL-220、THZL-B-II

THZL-B-I、HFZL-L

THZL-A-II、THZL-A-I

GDZS-B、JSB/GDZS-B

JSB/GDZS-C防撕裂开关
