产品型号：DATE6-10
详细说明

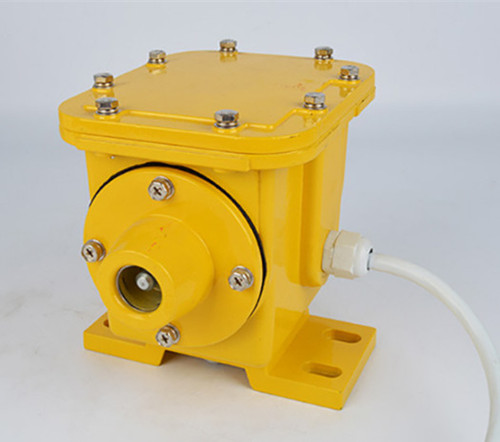

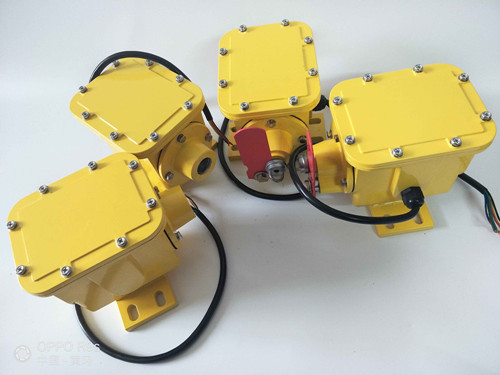

上海卓信电气纵向撕裂检测DATE6-10
撕裂开关是检测输送带纵向撕裂并警示的一种保护装置，用于在输送带出现撕裂，戳穿、交界处损坏或锐利物凸出皮带时，自动提供警示或紧急停机。
工作原理
在传送带出现由于撕裂、戳破、交界处损坏或锐利物凸出时，撕裂开关能给监视人员提供警示信号或关闭输送机。撕裂开关成对安装在传送带两测，由两段乙浠外套的航空钢丝绳连接起来。航空钢丝绳的一端固定在支撑托架上；另一端带有钢球插入撕裂开关的定位槽内，两段航空钢丝绳在传送带下形成一个监控面，当物体或撕裂的皮带悬吊下来、扫落到航空钢丝绳时，航空钢丝绳脱离撕裂开关壳体，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，避免胶带上的撕裂部分或凸出物料在拉动钢丝绳时造成撕裂开关或安装支架的破坏。钢丝绳脱离撕裂开关体后，撕裂开关输出开关信号（并琐定动作状态）该开关信号可供程控系统或停机用。当事故排除后，再次将钢球插入撕裂开关的定位槽后，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，开关复位。
上海卓信电气纵向撕裂检测DATE6-10结构特性
1.结果简单、牢固、不需要经常维护。
2.带防腐层的铸铝外壳
3.重载微型开关触点
4.灵敏度高，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，作用力只需0.9Kg即可触发开关
5.带自锁功能，方便维护。
技术指标
1.接点容量：10A/125，250V或480V（AC）。
2.防护等级：IP67 壳体防尘、防腐、防雨，适合室外安装。
3.开关数量：2个常开、2个常闭 （可增加）
4.开关可根据用户需要接成常开或常闭形式。
5.环境温度：-20 -- 60℃
