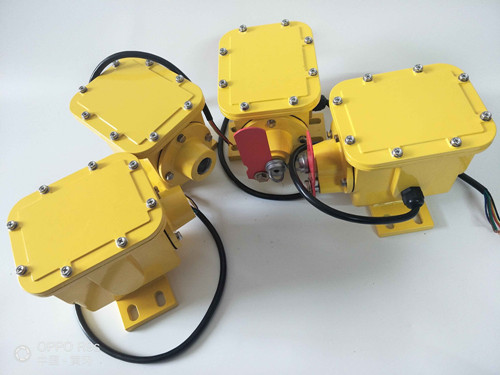

产品名称：纵向撕裂检测器CBST-1200-30

产品型号：CBST-1200-30

所属类别：撕裂开关 > 撕裂检测器

详细说明

纵向撕裂检测器CBST-1200-30使用说明

特点：
结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。

概述

本机用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。
工作原理：
纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，检测器可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。

纵向撕裂检测器型号

NSTB-L1200，ZL-A

ZL-B-II、BZL-K220

SLKG-116/2、DB-100

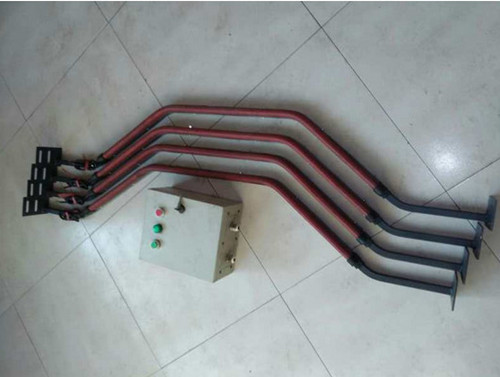

撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，重载结构、简单的安装方式，使的检测器的任何恶劣环境下工作。

纵向撕裂检测器CBST-1200-30技术参数：
环境温度：-30c-+75c
环境湿度：不大于85
触点数量：常开2 常闭2
触点数量：AC380V/3A 220V5A
复位方式：手动复位
动作力：0.9kg
重量：4kg
可靠性：10/次
内部采用进口元件
防护等级：IP65

电力悬臂皮带纵向撕裂检测器CBST-1200-30
