产品名称：撕裂保护装置NST3-1400

产品型号：NST3-1400

所属类别：撕裂开关 > 撕裂保护装置

详细说明

撕裂保护装置NST3-1400

撕裂保护装置NST3-1400用于检测各种规格型号的带式输送机胶带纵向撕裂（恶性事故），当胶带发生纵向撕裂时能及时发出停机信号以防止撕裂事故扩大化，给用户造成严重损失。停机信号、线路监控、故障自检、联网通信等。 产品适用于电力、煤矿、建材、码头、冶金等行业，专门从事散料输送的各种带式输送机。

纵向撕裂保护装置带式输送机在输送物料过程中，由于物料、杂物或金属件易划伤或穿透输送带，特别是纲丝绳芯输送带会造成纵向撕裂事故，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，给设备和生产及经济上带来严重损失

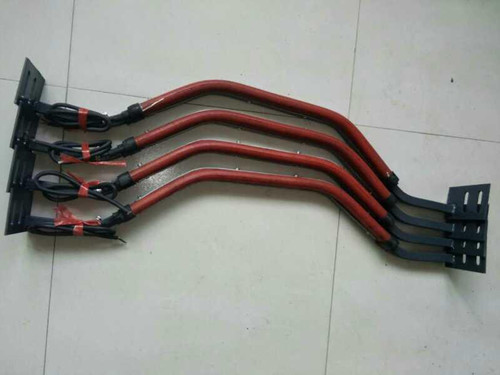

纵向撕裂保护装置为胶囊式，当输送带发生撕裂事故时能可靠的发出警示信号和停机信号，避免事故的扩大。适用于各行业带式输送机输送带的安全保护。

撕裂保护装置型号

ZL-B-II-1600、RTSL-III

NSTB-L1200、ZL-B-II-140-35

HFZL-K、ZL-B-II-1000

山东卓信传感科技有限公司我们始终以诚信为本，立诚立信，把质量工作放在首要地位，视产品质量为企业的生命，以雄厚的技术力量和完善的服务，真诚的为新老客户提供满意的产品和服务。

“服务宗旨：以质量赢客户，一诚信求得发展”是我们麻城人服务的宗旨！“顾客满意”是我们麻城人永恒追求的目标！我们热情欢迎海内外的朋友前来洽谈、选购，愿山东卓信成为您事业的朋友！

山东卓信传感科技有限公司以诚信、实力和产品质量获得业界的高度认可。欢迎各界朋友莅临参观、指导和业务洽谈。

2）纵向撕裂保护装置

纵向撕裂保护装置是由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机胶带有异常情况下或被异物穿透后，随着胶带的运行异物使感知器受到挤压，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，这时监控装置立刻发出信号，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，输送到控制箱指令系统，发出警示和停机信号。

3）纵向撕裂保护装置

（1）安装使用方便，监测灵敏度高。

（2）控制线路设有延时继电器，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。，以免发生错误动作，延时可调，延时范围为1～5s；

（3）检测元件感知器密封性较强，可在恶劣条件下使用；

（4）控制箱面板设有自校按钮，按下自校按钮时，可模拟现场故障实现上述撕裂警示功能。
