产品名称：防撕裂控制器JHDB-26G-80F

产品型号：JHDB-26G-80F

所属类别：撕裂开关 > 防撕裂控制器

详细说明

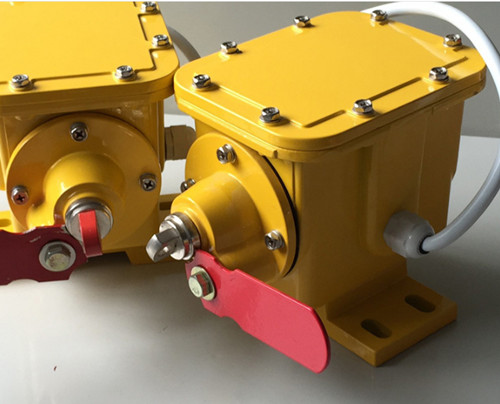

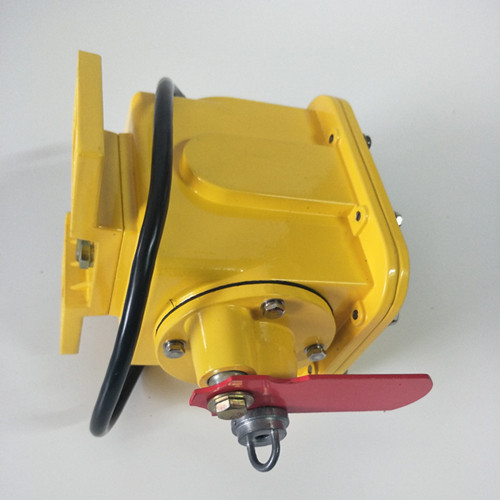

防撕裂控制器JHDB-26G-80F

简介：

  在输送带出现由于撕裂、戳破、铰结处损害或锐利物凸出皮带时，撕裂开关能给监视人员提供联锁报警信号或关掉输送机，减少输送带的损害。

 纵向防撕裂开关在安全运行输送系统里是不可缺少的保护装置，其广泛应用于钢铁厂、火力发电厂、水泥厂、化工厂、港口等。

工作原理

  防撕裂控制器JHDB-26G-80F成对安装在传送带两侧，由两段乙烯外套的航空钢丝绳链接起来。航空钢丝绳的一段永 固定在支撑托架上，另一端链接在撕裂开关的拉环，两段航空钢丝绳在传送带下形成一个监控面，当物体或撕裂的皮带悬吊下来、扫落一条或两条航空钢丝绳时，航空钢丝绳拉动撕裂开关拉环使
其动作，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。，撕裂开关发出警报信号或停机信号。

防撕裂控制器JHDB-26G-80F厂家，撕裂开关报价

应用范围

带式输送机

产品特点

坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装

结构简单牢固，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，不需维护

整体式盖板设计，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，易于接线及维修

大容量开关触点，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。，即可触发开关

技术规格

环境温度：-30度~+75度

动作行程：10±2 mm

触点容量：2个SPDT 400V/10A

复位方式：手动

防护等级：IP65

动作力：5 kg

可靠性：50万次
安装与使用

开关平衡地安装在机架固定支架上

将开关以成对的形式安装在胶带两侧,用钢丝绳将两个开关拉环连接

并用吊环钢丝绳的走式与胶带平行

拉绳动作力应适宜，以确保开关可靠复位

一条胶带可安装多对开关
