产品名称：纵向撕裂检测器JEDN-SL

产品型号：JEDN-SL

所属类别：撕裂开关 > 撕裂检测器

详细说明

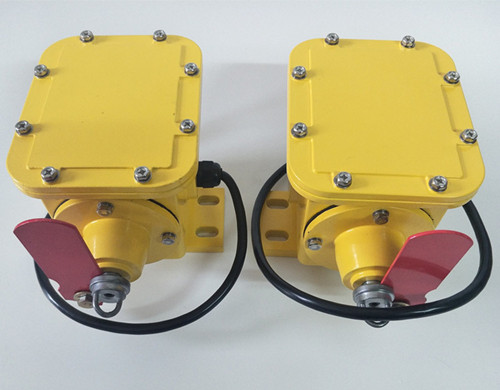

纵向撕裂检测器JEDN-SL

简单又实用的撕裂开关，保护输送带的安全运行，节约成本，避免隐患！如果你在生活中，真的很重视什么东西，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，那就竭尽全力，不要失去它。

有一种质量叫“回头客”有一种信誉叫“朋友介绍”有一种信任叫“我就相信你”我的顾客都是我z好的活广告！！！做生意，不欺骗，不坑人才会长久！！！信任我的，我不会让你失望，不信任我的我会慢慢的让你信任【山东卓信】

JEDN-SL纵向撕裂检测器适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，可防止事故的扩大。

由于本机性能可靠，防护等级高，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，完全适合在较恶劣的环境中工作，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，已广泛应用在冶金、电力、煤炭、化工、港口及水泥等行业。

纵向撕裂检测器JEDN-SL技术参数

1.无腐蚀金属或破坏绝缘的气体环境中

2.环境温度 -20℃～60℃

3.相对湿度 ≤95%

4.动作力 70～110N

5.防护等级 IP65

6.输出接点 两常开两常闭两组接点

7.接点容量 AC380V 3A

8.绝缘电阻 100MΩ

纵向撕裂检测器JEDN-SL相关型号

SL-A、SL-B

DB-100、THSL-L

BZL-220B、HQCL-2010TPK

GVD1200、SLKG-200HL

结构与原理

本机采用拦索方式检测，传感器为与胶带平行放置的钢丝绳，绳索两端为两组开关体，纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。运行时，当有尖锐物料穿透胶带后，挤压感知体—钢丝绳，钢丝绳受力后拉动两端开关体内的滑块，使其移位而启动微动开关，输出停机信号。故障排除后，将滑块放回原位，输送机可重新启动。
