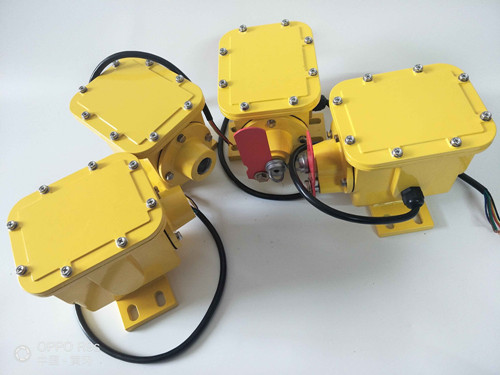

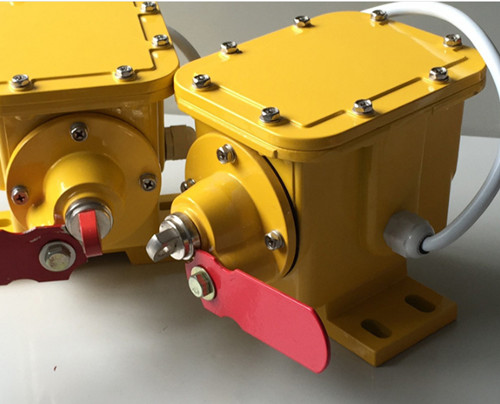

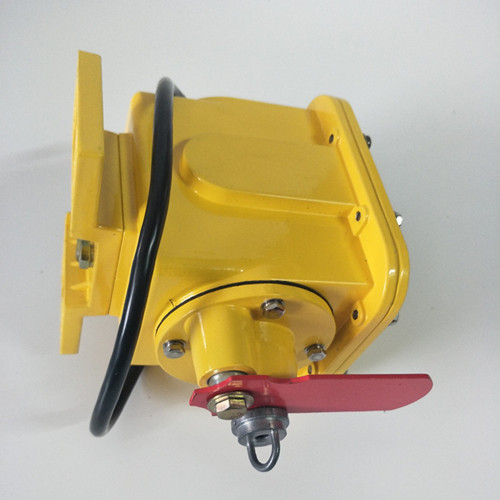

产品名称：撕裂开关GHSL-A使用说明

产品型号：GHSL-A

所属类别：撕裂开关 > 纵向撕裂开关

详细说明

撕裂开关GHSL-A使用说明

一、概述

   GHSL系列纵向撕裂检测器用于各种规格的带式输送机胶带发生纵向撕裂检测器的检测与保护、防止由撕裂或严重划伤造成的重损失。

   本系列检测器可连续监测胶带的运行，当故障信号出现时，可及时发出警告或停机信号。

二、型号含义

  GH SL- 口 口

  GH-单位代号

  SL-产品代号

  口-胶带宽度

  口-感知器序号

三、技术参数

  1、使用环境条件

    a、环境温度 -25℃+50℃

    b、相对湿度 不大于90%

  2、主要参数见下表

工作电压

整机功耗

输出电阻

触点数量

触点容量

介电性能

延时时间

重量(kg)

常开

常闭

AC 200V 50HZ

<15W

<3kΩ

1

1

AC 380V 3A

工频2000Vlmin

0～10s

10(控制箱)

四、结构特点

    该系列检测器由控制箱和感知器构成。感知器为两种型式：

1、-I型和A-II型

2、B-口-I型和B-口-II型 注：方框内为胶带宽度。

3、感知器的开关采用导电像胶制成，耐腐蚀、防断裂、性能稳定。

4、胶体采取密封措施，防护等级较高。

五、工作原理

     当运行中的胶带发生撕裂等故障时，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，感知器能可靠地检测出来，并输出一个开关量，用于告警或停电。

 控制箱内采用典型的继电器控制线路，若感知器动作发出信号，则控制继电器动作，输出开关量给控制室，用于紧急停机。机箱面板上告警灯亮。控制电路并自锁。按下复位按钮开关，控制线路恢复检测状态。

 此外，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，本机还没有自检按钮，可模拟故障信号，用于检测控制电路的工作。

六、安装方法

  1、A-I型感知器的安装

  在溜槽出料口处开一尺寸为600*300(mm)的长方口，将活动门安装在长方口部。同时应在活动门底部焊两个拉簧杆，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。，在溜槽两侧壁固定两个拉簧，使其挂在拉簧杆上。用户再自制安装支架感知器固定在安装支架上，其位置应保证感知器受力部位距活动门的筋板为5～10mm,高度为两筋的中间位置。

  2、A-II型感知器的安装

  在溜槽出料口处开一尺寸为600＊300mm的长方口，将感知器的箱体焊在长方口处。如果斜形溜槽，可先做两块侧板，焊在两侧壁上，然后将箱体焊在侧板上。

  3、B-I感知器的安装

  自制安装支架(每根感知器配一对),与感知器连接后，固定在导料槽处上胶带下部，每组托辊前安装一根，感知器距托辊5～10mm,并保证在胶带有载时感知器距胶带底面为5～10mm。
