产品介绍







产品名称：厂家直销撕裂检测器GCSL-8

产品型号：GCSL-8

所属类别：撕裂开关 > 撕裂检测器





详细说明



厂家直销撕裂检测器GCSL-8

GCSL-8撕裂保护装置广泛应用于各种输送皮带机在皮带出现撕裂，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。，戳穿交界处损坏或锐利凸出皮带时，能及时的检测出来并报警或停机。





主要技术参数

电源;220VAC 50Hz

工作拉力：0.9kg

触点容量：220V/3A

定值组数：2组

工作原理及性能

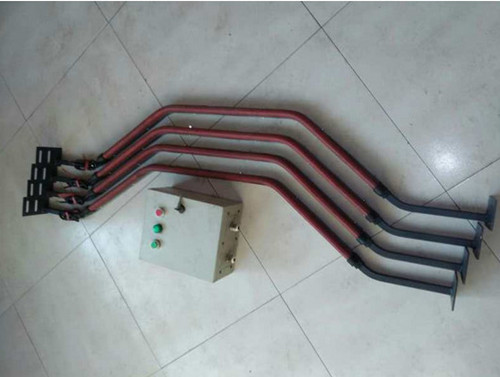

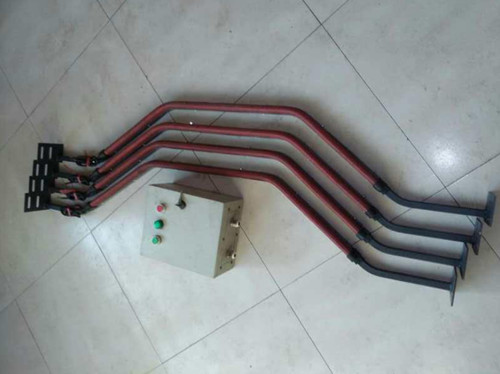

1. ZL系列纵向撕裂监测装置由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机输送带被异料穿透后，随着输送带运行带动异物使感知器受到挤压，或当溜槽出料口与输送带之间因物料堵塞而挤压布置在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有延时功能。
2. 控制箱面板设有报警指示灯，当输送带发生撕裂时，控制电路接收感知器检测出的开关信号，发出报警和停机信号。

该装置具备以下特点：
（1）安装方便；

（2）控制线路设有延时继电器，以免发生错误动作。延时可调，延时范围为1~5s；
（3）检测元件感知器密封性较强，可在恶劣条件下使用；
（4）控制箱面板设有自校按钮，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，按下自校按钮时，可模拟现场故障，实现上述撕裂报警功能。

（5）感知器的开关采用导电橡胶制成，耐腐蚀，防断裂、性能稳定。胶体采取密封措施，防护等级较高。

GCSL-4纵向撕裂开关安装与调试

撕裂开关设置在受料胶带下缓冲托辊之间。

1、按上安装支架和撕裂开关，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。，撕裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，测好高度后再把支架与支座焊牢。

2、挂上拦索：一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开关支架中间的圆孔待用。

3、安装好二只撕裂开关的挂两条拦索。再加30度弯角处把两条拦索扣在一起，但不能扣死要活动。

4、收紧双方支架中间孔内的拦索然后扣死索扣。

5、拦索的松紧：一般作用在0.9kg即触发开关为宜。

6、胶带在荷载下沉时要与缆绳保持5mm~10mm即可。

防爆SPS-2DBL-EX-PL20双向拉绳开关

双向拉绳开关SHCDL-22

地址编码拉绳开关THL-1V

XTD-SL纵向撕裂开关

接近开关YGE7-2S21F

物料堵塞检测装置FC-200 AC220V

速度检测开关GCDH-V

撕裂开关GCSL-4

两级跑偏开关GYPB-20-35

拉绳事故开关GYLS-II

，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。
