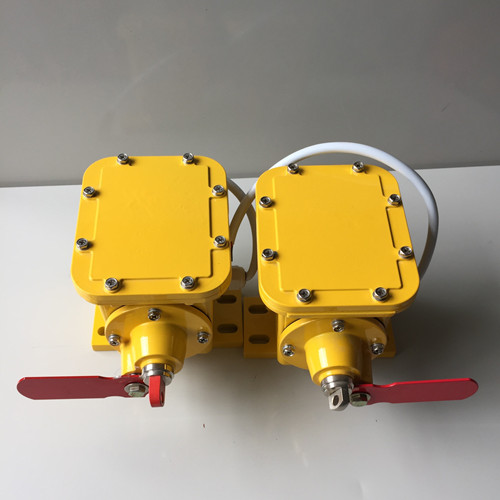

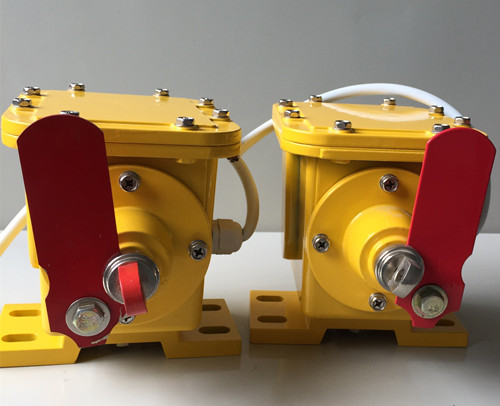

产品名称：SL-A型输送带纵向撕裂开关

产品型号：ZL-A

所属类别：撕裂开关 > 纵向撕裂开关

详细说明

SL-A型输送带纵向撕裂开关

ZL-B、ZL-C、ZL-A 、SL-A、SL-B、撕裂开关

一、主要用途及适用范围

带式输送机在输送物料过程中，由于物料、杂物或金属件易划伤或穿透输送带，特别是纲丝绳芯输送带会造成纵向撕裂事故，给设备和生产及经济上带来严重损失。

SL系列输送带纵向撕裂监测装置为胶囊式，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，当输送带发生撕裂事故时能可靠的发出报警信号和停机信号，避免事故的扩大。适用于各行业带式输送机输送带的安全保护。

二、主要技术指标

型   号

SL—A

SL—B

开关触点数量

2常开、2常闭

开关触点容量

AC 380V   3A

控制箱供电电压

AC 220V  50HZ

防护等级

感知器：IP65 ；控制箱：IP54

复位方式

手动按钮复位

使用环境

工作温度：－30～+40℃

相对湿度：≤90%（25℃时）

三、工作原理及性能

SL系列纵向撕裂监测装置是由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，当带式输送机胶带有异常情况下或被异物穿透后，随着胶带的运行异物使感知器受到挤压，这时监控装置立刻发出信号，输送到控制箱指令系统，发出报警和停机信号。

A型纵向撕裂监测装置还可以安装在溜槽出料口与输送带之间，因物料堵塞而挤压安装在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有自锁和延时功能，从而避免和减少撕裂事故的发生。

该装置具备以下特点：

（1）安装使用方便，监测灵敏度高。

（2）控制线路设有延时继电器，以免发生错误动作。延时可调，延时范围为1-5s；

（3）检测元件感知器密封性较强，可在恶劣条件下使用；

（4）控制箱面板设有自校按钮，按下自校按钮时，可模拟现场故障，实现上述撕裂报警功能。

四、安装  SL-A型输送带纵向撕裂开关

SL系列纵向撕裂监测装置由控制箱和感知器组成，控制箱为户外型。一台控制箱可与4～6个感知器配套使用。

1、  SL—B型感知器（简称B型感知器）如图3示，此感知器呈槽形结构，适用于槽形带式输送机。

2、SL—A型感知器（简称A型感知器）此种感知器呈长条形，外型如图2所示，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，可安装在平形托辊的带式输送机接料点处，监测防止输送带的撕裂事故。亦可安装在溜槽底部出料口处。

 注：A、B型感知器可共用1个控制箱。

3、感知器的安装

(1) A型感知器可安装在卸料溜槽出料口处时。在出料口上部自制简易铰接活动门（宽700×高400×厚8mm），通过铰接固定在溜槽出料口上部。溜槽开口尺寸为（宽600×高400mm），活动门高度应不影响物料运输。在活动门外20～30mm处安装A型感知器，A型感知器固定在现场自制的机架上。当溜槽堵塞时，物料挤压活动门，触动感知器发出停机信号。

(2) B型感知器为槽型，应安装在带式输送机落料点缓冲托辊之间。

4、 控制箱安装与接线

  (1)用户可根据图1所标注尺寸将控制箱固定在输送机的机架上或附近安全位置。

  (2)控制箱和感知器安装完成后，将每个感知器的2个出线分别并联连接，接入控制箱内信号端。

五、定货须知

(1)定货注明产品名称、感知器型号、数量；一般供货为1控制箱、4感知器；

(2)本产品安装支架，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，可单独定货。定货时请注明输送机型号、带宽、托辊直径及槽角。

SL-A、SL-B型输送带纵向撕裂开关
