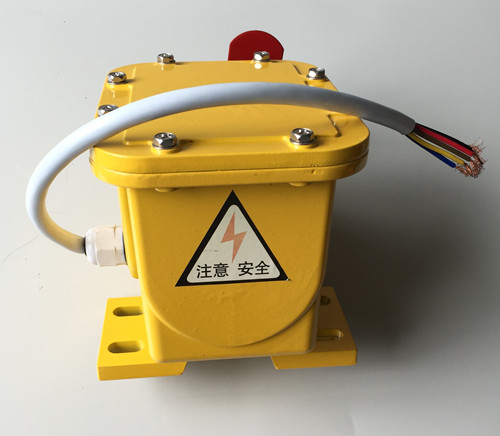

产品名称：防撕裂开关XTD-SL-A

产品型号：XTD-SL-A

所属类别：撕裂开关 > 纵向撕裂开关

详细说明

防撕裂开关XTD-SL-A适用于各种规格型号胶带机胶带的纵向撕裂保护。XTD-SL-B型系列感知器安装在胶带下面，在胶带被异物划漏、破损情况下触碰到安装在胶带机底部感知器时，主控箱发出报警或停机信号， 防止事故扩大。

技术参数

输出触点：2常开2常闭

触点容量：AC220V/5A

供电电源：AC220V

检测型式：感知传感器

动作力：1-5kg

倾角调整：10°~45°预制

复位方式：手动复位

防护等级：IP67

环境温度：-40℃-+60℃

工作原理：

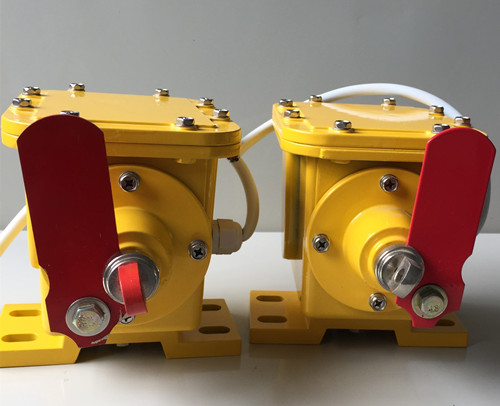

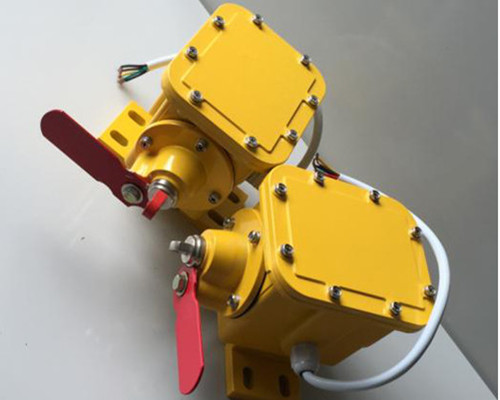

HLSL-B系列撕裂开关由感知器和控制箱两部分组成。感知器是纵向撕裂保护装置的检测元件，不同宽度的胶带选用不同宽度感知器，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，当运转中胶带撕裂时，感知器能可靠地检测出来，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，并输出一个开关量信号，电控箱内采用典型的继电器控制线路，控制箱接到感知器发出的信号，控制继电器动作，输出开关量信号给控制室实现告警；自动停机。同时面板告警指示灯亮，控制电路自锁。故障排除后，按动面板复位按钮，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，保护装置恢复。同时面板上装有自校按钮，当按下此按钮时，模拟现场撕裂故障，方便控制系统的检测和调试工作。

工作原理及性能:

纵向撕裂监测装置由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，当带式输送机输送带被异料穿透后，随着输送带运行带动异物使感知器受到挤压，或当溜槽出料口与输送带之间因物料堵塞而挤压布置在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有自锁和延时功能。

控制箱面板设有报警指示灯，当输送带发生撕裂时，控制电路接收感知器检测出的开关信号，发出报警和停机信号。

该装置具备以下特点:

1、安装方便；

2、控制线路设有延时继电器，以免发生错误动作。延时可调，延时范围为1~5s；

3、检测元件感知器密封性较强，可在恶劣条件下使用；

4、控制箱面板设有自校按钮，按下自校按钮时，可模拟现场故障，实现上述撕裂报警功能。

5、感知器的开关采用导电像胶制成，耐腐蚀、防断裂、性能稳定。胶体采取密封措施，防护等级较高。

使用条件:

1、海拔高度低于2000m

2、环境温度:-35℃—+60℃

3、相对湿度:不大于95％

4、防护等级:IP65

5、供电电源:电控箱AC220V、50Hz

6、输出接点数量:一组转换触点

7、输出接点容量:AC220V、5A

8、绝缘电阻:≤20MΩ

9、绝缘电压:AC1000V试验1分钟

10、可靠性:1000000次
