产品介绍

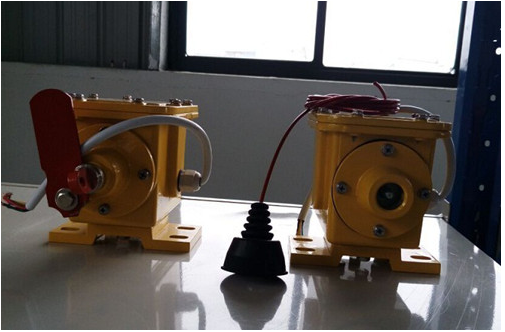

产品名称：GCSL-4纵向撕裂开关

产品型号：GCSL-4

所属类别：撕裂开关 > 纵向撕裂开关



详细说明



GCSL-4纵向撕裂开关广泛应用于各种输送皮带机在皮带出现撕裂，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，戳穿交界处损坏或锐利凸出皮带时，能及时的检测出来并报警或停机。

主要技术参数

电源;220VAC 50Hz

工作拉力：0.9kg

触点容量：220V/3A

定值组数：2组



工作原理



GCSL-4型纵向撕裂检测系统由4只撕裂开关和1个控制箱组成，把4只撕裂开关成对分别安装在皮带两侧的不同位置，且每对撕裂开关分别由两段复塑钢丝绳连接起来，一条钢丝将固定在支托架上，另一条钢绳连接在撕裂开关的拉环上，形成皮带形式，靠近皮带，当物体戳穿皮带或撕裂皮带悬吊下来，扫落皮带下的钢丝绳，因线绳受力作用下，拉环轴向外拉出，使红色警示牌向上弹起并自锁，既探测出故障发出信号到控制箱去，指使报警或停机，故障排除后，把红色警示牌复位到原来状态等待开机，在控制箱上按下复位按钮，主机恢复检测状态。此外，本机设有自检按钮，可模拟故障信号，用于检测控制电路的工作。

山东GCSL-4纵向撕裂开关安装与调试

撕裂开关设置在受料胶带下缓冲托辊之间。

1、按上安装支架和撕裂开关，撕裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。，测好高度后再把支架与支座焊牢。

2、挂上拦索：一端穿过撕裂开关的拉环用索扣扣死，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。，另一端穿过对方撕裂开关支架中间的圆孔待用。

3、安装好二只撕裂开关的挂两条拦索。再加30度弯角处把两条拦索扣在一起，但不能扣死要活动。

4、收紧双方支架中间孔内的拦索然后扣死索扣。

5、拦索的松紧：一般作用在0.9kg即触发开关为宜。

6、胶带在荷载下沉时要与缆绳保持5mm~10mm即可。

XTKS-20型拉绳式急停开关

XT-FSL皮带防纵裂装置

拉绳开关DZHFKLT1-II

跑偏开关DZHFKPT1-12-30

两级跑偏开关KPT1-12-30 380VAC/3A

JPK1S两极跑偏开关

JLK3S-100双向拉绳开关

JDK-1打滑检测器

ZL纵向撕裂装置

LL-1料流检测  GCSL-4纵向撕裂开关

LDK-1溜槽堵塞装置

XT-FSL皮带防纵裂装置

KLB-T-S双向拉绳开关

FSSL-III防水双向拉绳开关 GCSL-4纵向撕裂开关

YG-K890拉姆齐拉绳开关

ZWL-I-A,ZWL-II-A双向拉绳开关

ZWL-I-C,ZWL-II-C双向拉绳开关

HFKPT1-12-30,KPT1-12-30两级跑偏开关

HFKPT1-10-45,KPT1-10-45两级跑偏开关

HFKPT1-20-35,KPT1-20-35两级跑偏开关

DH-I打滑开关,DH-II打滑开关,DH-III打滑检测

，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。
