产品名称：防撕裂开关HFZL-R

产品型号：HFZL-R

所属类别：撕裂开关 > 纵向撕裂开关

详细说明

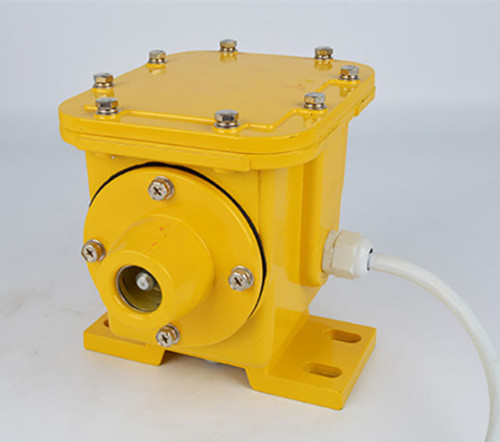

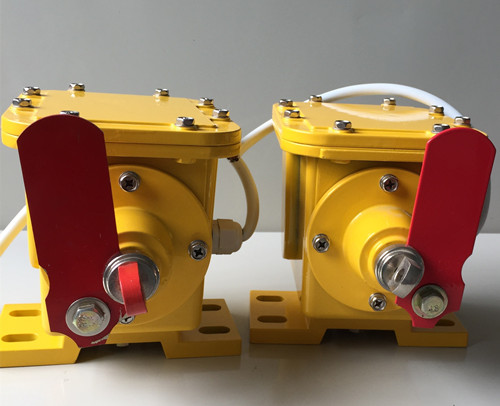

防撕裂开关HFZL-R

纵向撕裂检测器用于带式输送机胶带纵向撕裂的保护。感知器安装在胶带下面，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，在胶带被异物划漏，破损情况下告警，胶带纵向撕裂属于恶性事故，任其发展将造成严重损失。

本系列检测器可以对胶带运行进行连续监测，当纵向撕裂故障出现时，能及时发出停机信号，防止故障扩大。

防撕裂开关HFZL-R 220V\3A

技术参数

使用条件：1.海拔高度低于2000m

2.环境温度-35℃—+60℃

3.相对湿度：不大于95％

4.防护等级：IP65

5.供电电源：电控箱AC220V 50Hz

6.输出接点数量：一组转换触点

7.输出接点容量：AC220V/380V 5A

8.绝缘电阻：≤20MΩ

9.绝缘电压：AC1000V试验1分钟

10.可靠性：检测器无故障工作达三年

11.接点容量：10A/125，250V或480V（AC）。

防撕裂开关HFZL-R 220V\3A用途

皮带防撕裂保护装置用于带式输送机胶带纵向撕裂的保护。感知器安装在胶带下面，在胶带被异物划漏，破损情况下告警，胶带纵向撕裂属于恶性事故，任其发展将造成严重损失。本系列检测器可以对胶带运行进行连续监测，当纵向撕裂故障出现时，能及时发出停机信号，防止故障扩大。

工作原理：

当输送带发生撕裂时，控制电路接收撕裂传感器检测出的开关信号，发出报警和停机信号。在传送带出现由于撕裂、戳破、交界处损坏或锐利物凸出时，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，撕裂开关能给监视人员提供报警信号或关闭输送机。撕裂开关成对安装在传送带两测，由两段乙浠外套的航空钢丝绳连接起来。航空钢丝绳的一端固定在支撑托架上；另一端连接在撕裂开关的拉环，两段航空钢丝绳在传送带下形成一个监控面，当物体或撕裂的皮带悬吊下来、扫落到航空钢丝绳时，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，航空钢丝绳拉动撕裂开关拉环使其动作，撕裂开关发出警报信号或停机信号。

传感器器是纵向撕裂的检测元件，当带式输送机输送带被异料穿透后，随着输送带运行带动异物使感知器受到挤压，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，或当溜槽出料口与输送带之间因物料堵塞而挤压布置在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有延时功能。
