产品名称：DB-100型纵向撕裂开关

产品型号：DB-100

所属类别：撕裂开关 > 纵向撕裂开关

详细说明

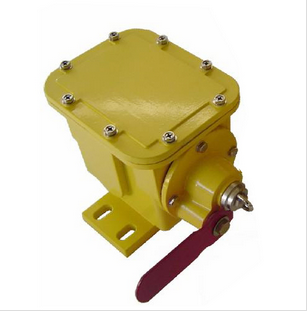

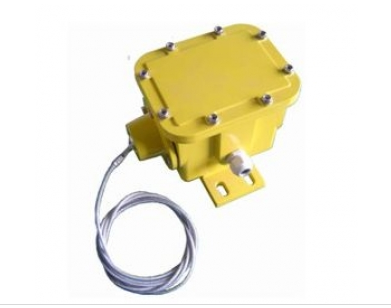

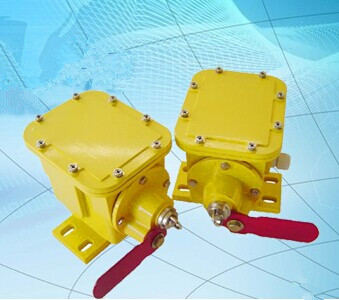

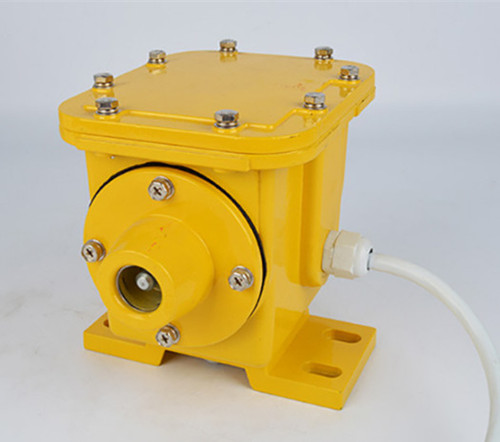

DB-100型纵向撕裂开关

DB-100型纵向撕裂开关在输送带出现由于撕裂、戳破、铰结处损害或锐利物凸出皮带时，撕裂开关能给监视人员提供联锁报警信号或关掉输送机,限度减少输送带的损害。

DB-100型纵向撕裂开关在安全运行输送系统里是不可缺少的保护装置，其广泛应用于钢铁厂、火力发电厂、水泥厂、化工厂、港口等。

DB-100型纵向撕裂开关成对安装在传送带两侧，由两段乙烯外套层的钢丝缆索连接起来。钢丝缆绳的一端固定在支撑托架上，另一端连接在撕裂开关上的一个弹簧球上。两段缆绳在输送带下形成了一个和皮带槽型一致的闭合电路。当有物体戳穿或撕裂的皮带悬吊下来，扫落一条或两条钢丝绳时，弹簧球被拉出底座，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，引起两侧开关动作发出报警信号或关掉输送机，当事故排除后，再次将钢珠装入撕裂开关的定位槽后，手动复位。

产品特点

坚固的铸铝外壳带防护层、静电防腐涂装适应于恶劣工矿环境安装

结构简单牢固、不需维护

整体式盖板设计，易于接线及维修

大容量开关触点，作用力只需要0.9kg即可触发开关

胶带在苛载下沉时要与缆绳保持5mm-10mm即可

技术规格

DB-100型纵向撕裂开关

接点容量：2个SPDT  400V/10A

作用力： 0.9 kg

可靠性：50万次

防护等级：IP67

环境温度： -20℃ ~ +80 ℃

相对湿度：不大于90％

开关额定电压：20A/125，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，250或480VAC

触点容量：2个SPDT(单刀双掷开关)， 10A/500V↓，开关可据需要接成常开或常闭形式

开关额定电压：20A/125，220V、250或480VAC

开关壳体：铸铝防风雨外壳，防护等级IP67

安装与接线：

开关平衡地安装在机架固定支架上将安装支架焊在机架上，开关体固定在支架上；

将开关以成对的形式安装在胶带两侧，用钢丝绳将两个开关弹簧球连接，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，并用吊环钢丝绳的走式与胶带平行

一条胶带可安装多对开关

拉绳动作力应适宜，以确保开关可靠复位

保持钢丝绳与胶带距离为10mm；

调节器可用来控制钢丝绳受力大小，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，调整后应使动作力满足技术要求，并将调整螺母锁紧。
