产品介绍







产品名称：纵向撕裂检测器SL-I手柄式

产品型号：SL-I

所属类别：撕裂开关 > 撕裂检测器





详细说明

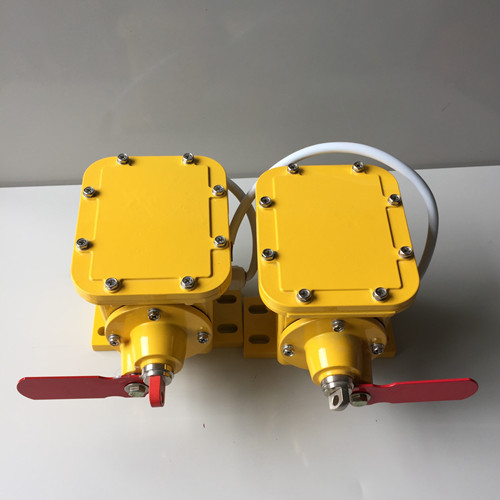

纵向撕裂检测器SL-I手柄式

基本参数
产品类型：撕裂开关
产品名称：纵向撕裂检测器
产品型号：SL-I
动作方向：手柄式

详细参数
环境温度：-30℃~+60℃
相对温度：不大于85%
触点数量：2个Z-15GW22-B型微动开关
触点容量：AC380V/5A
动作力：5KG
重量：2.5KG
可靠性：>次
防护等级：IP67





工作原理

在输送带出现由于撕裂、戳破、交界处损坏或锐利物凸出时，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，撕裂开关能给监视人员提供报警信号或关闭输送机。撕裂开关成对安装在传送带两侧，由两段乙浠外套的航空钢丝绳连接起来。航空钢丝绳的一端固定在支撑托架上；另一端连接在撕裂开关的拉环，两段航空钢丝绳在传送带下形成一个监控面，当物体或撕裂的皮带悬吊下来、扫落到航空钢丝绳时，航空钢丝绳拉动撕裂开关拉环使其动作，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，撕裂开关发出警报信号或停机信号。

纵向撕裂检测器SL-I手柄式

外形尺寸



安装示意图



安装与使用

1、开关平衡地安装在机架固定支架上；
2、将开关以对的形式安装在胶带两侧，用钢丝绳将两个开关拉环连接，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。，并用吊环使钢丝绳的走式与胶带平行；
3、拉绳动作力应适宜，以确保开关可靠复位；
4、一条胶带可安装多对开关；
SL-II、SL-I、ZL-C、ZL-B、撕裂开关

纵向撕裂检测器SL-I手柄式

，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。
