产品名称：JHSL型纵向撕裂保护开关JHSL-A

产品型号：JHSL-A

所属类别：撕裂开关

详细说明

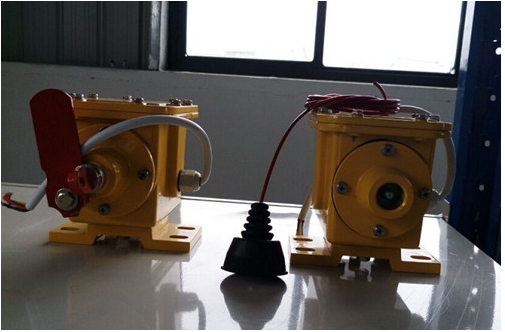

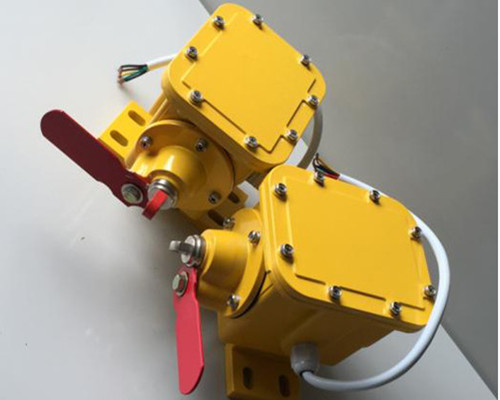

JHSL型纵向撕裂保护开关JHSL-A

型号：JHSL-A、JHSL-B

产品名称：纵向撕裂保护开关，输送带防撕裂开关

一、概述
JHSL型纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，采用本装置，可防止事故的扩大。
由于本机性能可靠，防护等级高，完全适合在较恶劣的环境中工作，已广泛应用在冶金、电力、煤炭、化工、港口及水泥等行业。
二、技术参数
1.无腐蚀金属或破坏绝缘的气体环境中
2.环境温度 -20℃～60℃
3.相对湿度 ≤95%
4.动作力 70～110N
5.防护等级 IP67
6.输出接点 两常开两常闭两组接点
7.接点容量 AC380V 3A
8.绝缘电阻 100MΩ

三.结构与原理

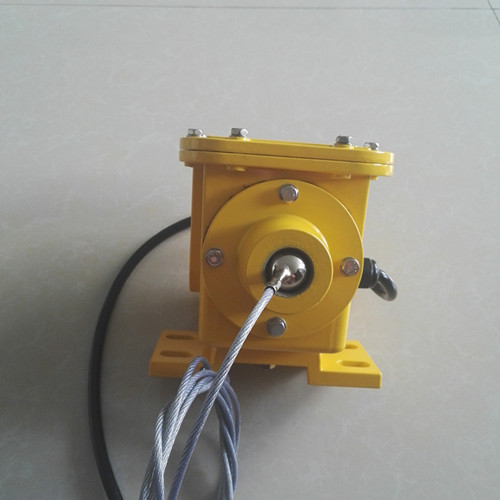

本机采用拦索方式检测，传感器为与胶带平行放置的钢丝绳，绳索两端为两组开关体，纵向撕裂保护开关安装在落料槽下部，在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。，上行胶带的下面。运行时，当有尖锐物料穿透胶带后，挤压感知体—钢丝绳，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，钢丝绳受力后拉动两端开关体内的滑块，使其移位而启动微动开关，输出停机信号。故障排除后，将滑块放回原位，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，输送机可重新启动。

撕裂保护开关型号

YHDL-2、YHZL、ZL-A、

ZL-B、YHZL-2、SL-A、

SL-B、SLKG-200HL、

PDSL-160K/HB、HFS-A、

HFS-B，YPSL-A，

YPZLD-10A、SLKG-120-25、

ZXSL-A-II、ZXSL-A-I、

ZXSL-B-II、ZXSL-B-I、FSZL

JHSL型纵向撕裂保护开关JHSL-A
