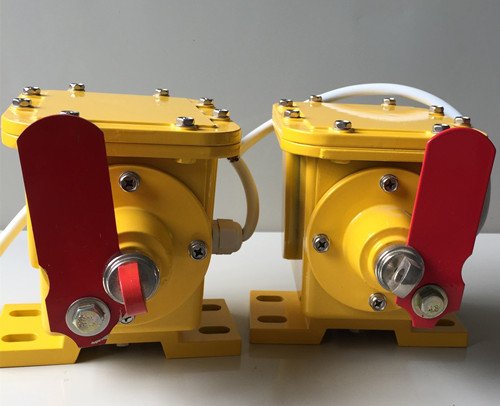

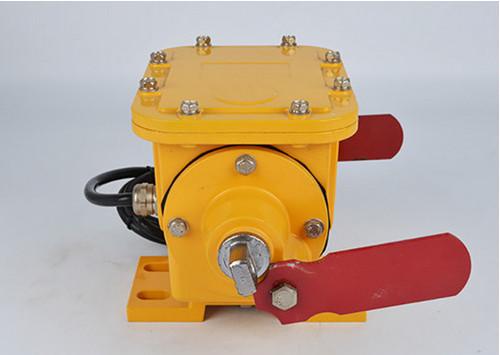

产品名称：YHZL-A纵向撕裂开关

产品型号：YHZL-A

所属类别：撕裂开关 > 纵向撕裂开关

详细说明

YHZL-A纵向撕裂开关 撕裂保护装置

一、概述
YHZL-A纵向撕裂开关用于各种规格的带式输送机胶带发生纵向撕裂检测器的检测与保护、防止由撕裂或严重划伤造成的重损失。本系列检测器可连续监测胶带的运行，当故障信号出现时，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，可及时发出警告或停机信号。


二、型号含义：

YH-单位代号;

ZL-产品代号;

口-胶带宽度;

口-感知器序号

三、技术参数
1、使用环境条件：

a、环境温度 -25℃+50℃;

b、相对湿度 不大于90%
2、主要参数见下表

工作电压

整机功耗

输出电阻

触点数量

触点容量

介电性能

延时时间

重量(kg)

常开

常闭

AC200V；50HZ

<15W

<3kΩ

1

1

AC 380V 3A

工频2000Vlmin

0～10s

10

四、结构特点：

1、铸铝壳体防尘、防雨、适合室内外安装；
2、开关额定值为20A／125，250V或480VAC；
3、开关可根据需要接成常开或常闭形式；
4、只需用0.9kg作用力即可触发开关。

 检测撕裂有效率为98％
防护等级 IP67，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，高密封
容　　量 380V,5A
动作力 98～196N
控制信号延时范围1～10秒

五、工作原理  YHZL-A撕裂开关

当运行中的胶带发生撕裂等故障时，感知器能可靠地检测出来，并输出一个开关量，用于告警或停电。
控制箱内采用典型的继电器控制线路，若感知器动作发出信号，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，则控制继电器动作，输出开关量给控制室，用于紧急停机。机箱面板上告警灯亮。控制电路并自锁。按下复位按钮开关，控制线路恢复检测状态。
此外，本机还没有自检按钮，可模拟故障信号，用于检测控制电路的工作。

纵向撕裂开关

GHSL-A、GHSL-B、HFS-A.HFS-B,GHSL.SL-B、

YHDL-2、YHZL、ZL-A、ZL-B、YHZL-2、SL-A、

SLKG-200HL、PDSL-160K/HB、HFS-A、HFS-B，

YPSL-A，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，YPZLD-10A、SLKG-120-25、ZXSL-A-II、

YHZL-A、GHSL-A、HQSL-A
