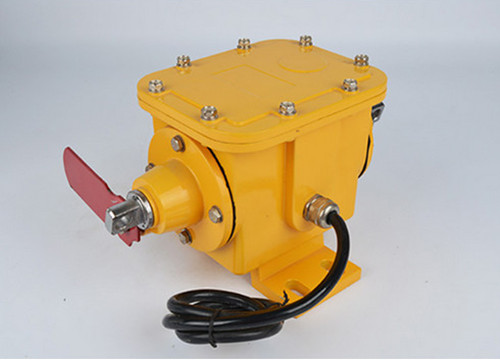

产品名称：SFB-XS纵向防撕裂保护装置

产品型号：SFB-XS

所属类别：撕裂开关 > 撕裂保护装置

详细说明

SFB-XS纵向防撕裂保护装置工作原理

SFB-XS纵向防撕裂保护装置由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作

山东卓信传感科技有限公司是专业从事电气自动化的研究、开发和生产的高科技企业，产品广泛应用于工业自动化，具备有高技术含量的、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、气动元件、矿用电器、起重机配件、凸轮控制器、主令控制器、行程限位开关、两级跑偏开关、双向拉绳开关、速度检测器、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、欠速开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、矿用声光报警器、井筒磁开关、声光组合信号器等自动化工控电器。

SFB-XS纵向防撕裂保护装置使用条件
1. 海拔高度低于2000m
2. 环境温度：-35℃—+60℃
3. 相对湿度：不大于95％
4. 防护等级：IP65
5. 供电电源：电控箱AC220V 50Hz
6. 输出接点数量：一组转换触点
7. 输出接点容量：AC220V 5A
8. 绝缘电阻：≤20MΩ
9. 绝缘电压：AC1000V试验1分钟
10. 可靠性：1000000次

SFB-XS纵向防撕裂保护装置技术参数

开关触点数量

2常开、2常闭或1常开1常闭

开关触点容量

AC 380V 3A

控制箱供电电压

AC 220V 50HZ

防 护 等 级

IP66

复 位 方 式

手动按钮复位

使 用 环 境

工作温度：－30～+40℃

相对湿度：≤90%（25℃时）

胶带纵向防划裂保护装置SFB-XS|输煤皮带防撕裂保护安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永久固 定在支撑托架上，
另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。
