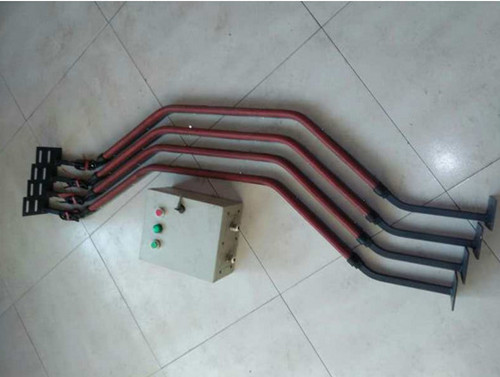

产品名称：纵向撕裂开关ZL-B-II-1400(35°)带控制箱

产品型号：ZL-B-II-1400

所属类别：撕裂开关 > 纵向撕裂开关

详细说明

纵向撕裂开关ZL-B-II-1400(35°)带控制箱由山东卓信专业生产提供，产品质量保证，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，质保一年，量大价优！！！

纵向撕裂开关ZL-B-II-1400用于检测各种规格型号的带式输送机胶带纵向撕裂（恶性事故），当胶带发生纵向撕裂时能及时发出停机信号以防止撕裂事故扩大化，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，给用户造成严重损失。停机信号、线路监控、故障自检、联网通信等。

产品适用于电力、煤矿、建材、码头、冶金等行业，专门从事散料输送的各种带式输送机。

纵向撕裂保护装置按照带宽划分：ZL-B-II-650纵向撕裂保护装置、ZL-B-II-800纵向撕裂保护装置、ZL-B-II-1000纵向撕裂保护装置、ZL-B-II-1200纵向撕裂保护装置、ZL-B-II-1400纵向撕裂保护装置、ZL-B-II-1600纵向撕裂保护装置、ZL-B-II-1800纵向撕裂保护装置

纵向撕裂开关ZL-B-II-1400(35°)带控制箱 品牌：TUERKE/山东卓信

山东卓信传感科技有限公司是专业从事电气自动化的研究、开发和生产的高科技企业，产品广泛应用于工业自动化，具备有高技术含量的、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、气动元件、矿用电器、起重机配件、凸轮控制器、主令控制器、行程限位开关、两级跑偏开关、双向拉绳开关、速度检测器、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、欠速开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、矿用声光报警器、井筒磁开关、声光组合信号器等自动化工控电器。

产品说明：

1）纵向撕裂保护装置带式输送机在输送物料过程中，由于物料、杂物或金属件易划伤或穿透输送带，特别是纲丝绳芯输送带会造成纵向撕裂事故，给设备和生产及经济上带来严重损失

ZL系列纵向撕裂保护装置为胶囊式，当输送带发生撕裂事故时能可靠的发出警示信号和停机信号，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。，避免事故的扩大。适用于各行业带式输送机输送带的安全保护。

2）纵向撕裂保护装置

ZL系列纵向撕裂保护装置是由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，当带式输送机胶带有异常情况下或被异物穿透后，随着胶带的运行异物使感知器受到挤压，这时监控装置立刻发出信号，输送到控制箱指令系统，发出警示和停机信号。

3）纵向撕裂保护装置

（1）安装使用方便，监测灵敏度高。

（2）控制线路设有延时继电器，以免发生错误动作，延时可调，延时范围为1～5s；

（3）检测元件感知器密封性较强，可在恶劣条件下使用；

（4）控制箱面板设有自校按钮，按下自校按钮时，可模拟现场故障实现上述撕裂警示功能。

纵向撕裂开关ZL-B-II-1400(35°)带控制箱主要技术参数：
1.防护等级：IP55
2.工作电压：AC220V50HZ
3.输出接点：1常开、1常闭一组转换接点
4.接点容量：AC220V5A
5.感知器工作位置：将感知器安装在胶带机导料槽下端之上胶带下面，每组可根据需要安装四支
6.输出延时：1s～5s。
7.通信数据：通信接口：RS485
8.提供信息内容：本检测器地址、开/关状态、触点/线路故障地址
9.通信协议：Modbus RTU

纵向撕裂装置ZL-B-II-1400-35 防撕裂保护开关分控制箱和感知器两部分，感知器是纵向撕裂的检测元件，当带式输送机输送带被异料穿透后，随着输送带运行带动异物使感知器受到挤压，或当溜槽出料口与输送带之间因物料堵塞而挤压布置在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有延时功能。撕裂感知器采用胶体检测，它们通过控制箱输出停机信号（只有当异物刺穿胶带表面并触及到胶体且使胶体挤压变形时）才会输出撕裂停机信号。
