【详细说明】

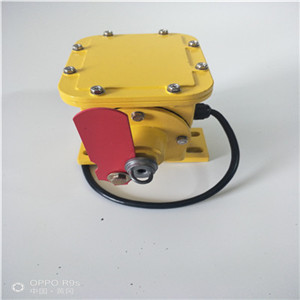

ZCL-B悬臂皮带纵向撕裂开关产品介绍：
撕裂开关是检测输送带纵向撕裂并的一种保护装置，用于在输送带出现撕裂、戳穿、交界处损坏或锐利物凸出皮带时，自动提供或紧急停机。
撕裂开关成对安装在皮带两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端*固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形成了一个闭合的回路，当物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时、即探测出故障。因为线绳的受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，此时机内两个微动开关发出或关掉输送机。故障排除后将自销手炳往下按，使机内的凸轮轴复位待开机。
ZCL-B悬臂皮带纵向撕裂开关特点：
结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸*。
工作原理：
纵向撕裂是关为昂贵的皮带提供可靠的保护，可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂能给监视热暖提供报价信号或关闭输送机。撕裂成对安装在传送带两侧，有两段钢丝绳连接钢丝绳为覆塑外套护层。绳的一端*固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关警报信号，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，简便的为输送皮带可能出现的顺坏提供可靠及稳定的，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，停机保护，尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的的任何恶劣环境下工作。
技术参数
1、铸铝壳体防尘、防雨、适合室内外安装；
2、开关额定值为20A／125，250V或480VAC；
3、开关可根据需要接成常开或常闭形式；
4、只需用0.9kg作用力即可触发开关。
安装与调试
撕裂开关设置在受料段胶带下缓冲托辊之间。
1.按图所示安装支架和撕裂开关，撕裂开关的拉环要与胶 带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。
2.挂上拦索：一端穿过撕裂开关的拉环用索死，另一 端穿过对方撕裂开关支架中间的圆孔待用。
3.安装好二只撕裂开关和挂两条拦索。再加30度弯角处把 两条拦索扣在一起，但不能扣死。
4.收紧双方支架中间孔内的拦索然后扣死索扣。
5.测试拦索的松紧：一般作用在0.9kg即可触发开关为宜。
6.胶带在荷载下沉时要与缆绳保持5mm～10mm即可。
使用：
随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕裂，应安装在*个撕裂的相应位置以的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳距皮带下不表面足够近的距离小于5cm，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。，以能够检测中间以及边缘部位。
