撕裂开关

主页 > 产品中心 > 撕裂开关 >

产品介绍

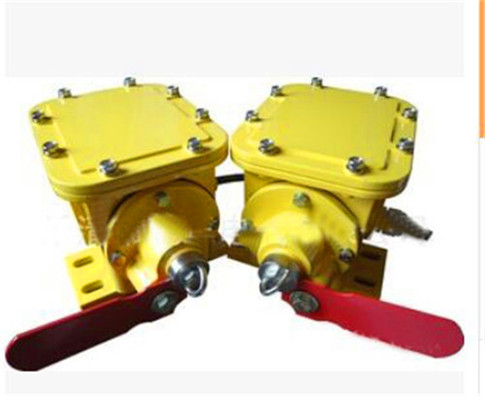

HQZS-2030PTG-C撕裂传感器生产本产品应安装过程方便，在钢铁、电力、矿山及水泥等行业都广泛应用。本机采用铝合金压铸壳体、强度高、重量轻、外壳防护等级达IP65、可在恶劣环境中长期工作（环境温度-30／+50℃，相对温度不大于90）。

【详细说明】

HQZS-2030PTG-C撕裂传感器生产又称纵向撕裂开关结构分为球头式和手柄式，整机重量为3kg,防爆等级EXI。

主要特点： 1.结构简单牢固、不需维护 2.铸铝外壳带防护层 3.整体式盖板，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，易于接线 4.大容量微型触

规格参数：
开关触点数量     2常开、2常闭
开关触点容量     AC 380V 3A
控制箱供电电压   AC 220V 50HZ
防护等级感知器：IP65 ；控制箱：IP54
复位方式    手动按钮复位

HQZS-2030PTG-C撕裂传感器生产

使用环境

工作温度：－30～+40℃
相对湿度：≤90（25℃时）
工作原理：
成对安装在输送机皮带两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路，当物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时，即探测出故障。因为线绳的受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，此时机内两个微动开关发出或关掉输送机。故障排除后将自销手柄往下按，是机内的凸轮轴复位待开机。

使用说明：
1.撕裂开关设置在受料段胶带下缓冲托辊之间。
2.按上安装支架和撕裂开关，撕裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，测好高度后再把支架与支座焊牢。
3.挂上拦索：一端穿过撕裂开关的拉环用索死，另一端穿过对方撕裂开关支架中间的圆孔待用。
4.安装好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一起，但不能扣死要活动。
5.收紧双方支架中间孔内的拦索然后扣死索扣。
6.拦索的松紧：一般作用在0.9kg即可触发开关为宜。
7.胶带在荷载下沉时要与缆绳保持5mm-10mm即可。
安装与调试

1.撕裂开关设置在受料段胶带下缓冲托辊之间。

2.按上安装支架和撕裂开关，撕裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，测好高度后再把支架与支座焊牢。

3.挂上拦索：一端穿过撕裂开关的拉环用索死，另一端穿过对方撕裂开关支架中间的圆孔待用。

4.安装好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一起，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，但不能扣死要活动。

5.收紧双方支架中间孔内的拦索然后扣死索扣。

6.拦索的松紧：一般作用在0.9kg即可触发开关为宜。

7.胶带在荷载下沉时要与缆绳保持5mm-10mm即可。

　在制作每一个零部件、每一道工序、每一个环节，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，以做出ZUI的产品，让顾客使用节能、、符合现代化的智能能产品。自营品牌：HANGRONG/卓信，并且代理经销进口同类电器产品：进口电器：、、、、、、、、、、 、 ,、等知名品牌。

接近开关X10-G18CJ4 C24V三线连接线 1M  15只

接近开关NI50U-CK40-AP6X2-H1141   30

光电开关Q60BB6AFV1000 C24V

接近开关 MJKN8-02CL1

磁接近开关CJK-1C C24V磁铁
BFK-LA302双向拉绳开关
ZR236-11Z-M20限位开关
水泥拉绳开关_双向_HFKLT2A-II
动作力4-10N双向拉绳开关HFKL T2-II,380V
水泥接近开关_Ni20U-M30-AP4X2_10-65VC
水泥接近开关_TX-18Y8C_220VAC
水泥速度开关_XSA-V11801
水泥速度开关_XSA-V11801
接近开关KT-21R-C/AC5-240V-100mA-10W
限位开关Ni20-CP40-FZ3X2
LJ18A3-8-J/EZ 交流220V四线常开+常闭接近开关
声光器SJ-2七种声音 220V
宁夏双向拉绳开关KLT2-11 10A

，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。
