撕裂开关

主页 > 产品中心 > 撕裂开关 >

产品介绍



陕西卓信热电厂NST3-1400胶带撕裂保护装置成对安装在传送带两测，由两段钢丝绳连接起来。钢丝绳的一端固定在支撑托架上，另一端连接撕裂开关的拉环，两段钢丝绳在传送带下形成一个监控面。当物体或撕裂的皮带悬吊下来，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，扫落到钢丝绳时，钢丝绳拉动撕裂开关拉环使其动作，撕裂开关发出或停机信号。



【详细说明】



陕西卓信热电厂NST3-1400胶带撕裂保护装置直销

胶带撕裂保护装置NST3-1400安装与调试

撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。
挂上拦索，一端穿过撕裂开关的拉环用索死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，结构特点 1、机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁铸造，表面铣槽以耐磨护打滑作用。壳体采用铝铸造，联接处配有密封圈即使本机减轻重量与较好防水性能。 2、机内开关采用常闭型、若带速低于80%既可跳闸或停机。 工作原理 当触轮随胶带机运行而旋转时而带动机内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大整形后进行计数。其计数值与预置数比较，判断胶带的带速，即:正常速度、打滑或超速等等。同时执行电路输出相应的开关信号。，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，再加30度弯角处把两条拦索扣在一起。
收紧双方支架中间孔内的拦索然后扣死索扣。
拦索的松紧，一般作用在0.9Kg既可触发开关为宜。
胶带在苛载下沉时要与缆绳保持5mm-10mm即可。

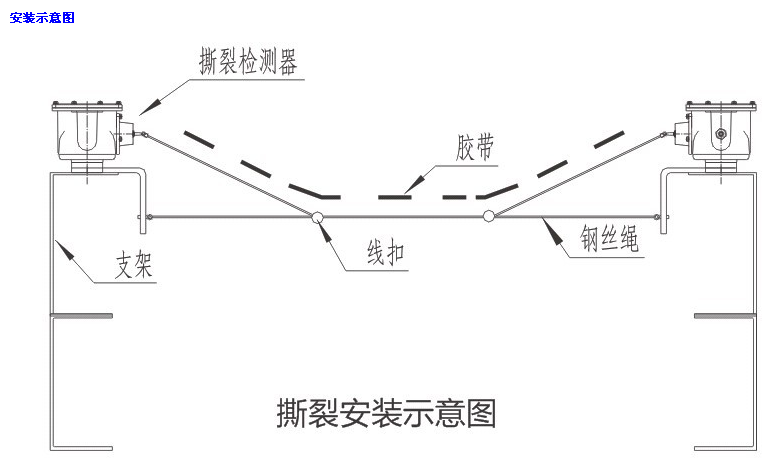

陕西卓信热电厂NST3-1400胶带撕裂保护装置安装示意图参考





技术参数

型   号:NST3-1400

开关触点数量：2常开、2常闭

开关触点容量：AC 380V   3A

控制箱供电电压：AC 220V  50HZ

防 护 等 级：感知器：IP65 ；控制箱：IP54

复 位 方 式：手动按钮复位

使 用 环 境

工作温度：－30～+40℃

相对湿度：≤90（25℃时）





本产品应安装过程方便，在钢铁、电力、矿山及水泥等行业都广泛应用。本机采用铝合金压铸壳体、强度高、重量轻、外壳防护等级达IP65、可在恶劣环境中长期工作（环境温度-30／+50℃，相对温度不大于90）。

LJM42T-15Z/NUS、LJM42T-15Z/PKS、LJM42T-15Z/PHS、LJM42T-15Z/PUS、LJM42T-15Z/KS、LJM42T-15Z/HS、LJM42T-15J/KS、LJM42T-15J/HS、LJM42T-15J/KHS、LJM42T-15J/WS、LJM42A-20Z/NKS、LJM42A-20Z/NHS、LJM42A-20Z/NUS、LJM42A-20Z/PKS、LJM42A-20Z/PHS、LJM42A-20Z/PUS、LJM42A-20Z/KS、LJM42A-20Z/HS、LJM42A-20J/KS、LJM42A-20J/HS

撕裂开关SLKQ-J02

跑偏开关-HFKPT1-20-35

拉绳开关YLAX-R1

JKT03H-F4A70B-6-250VC-300MA

跑偏开关-KPT1-12-35

纵向撕裂检测装置-ZL-B-Ⅱ

胶带撕裂保护装置NST3-1400

TL-L100-7接近开关

隔爆往复位拉绳开关ZMJ KBW-220L

拉绳开关-SL2-Ⅱ

XLSC-T型手持操作器
钢丝绳
XLGSS钢丝绳
运输胶带防躺卧装置
XLFTW-I运输胶带防躺卧装置

拉线开关BG-L11-JH2001220VAC

隔爆两级跑偏开关ZMJ KBW-220P

，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。
