耐高温ZL-B-2-35-1200感知式纵向撕裂开关感知器安装在胶带下面，在胶带被异物划漏，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，破损情况下告警，胶带纵向撕裂属于恶性事故，任其发展将造成严重损失。本系列可以对胶带运行进行连续监测，当纵向撕裂故障出现时，能及时发出停机信号，防止故障扩大.
【详细说明】
防撕裂装置ZL-B-2 1200、35皮带宽度1200MM，倾角35度220V
耐高温ZL-B-2-35-1200感知式纵向撕裂开关
工作原理
纵向撕裂保护装置由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。
纵向撕裂用于带式输送机胶带纵向撕裂的保护。感知器安装在胶带下面，在胶带被异物划漏，破损情况下告警，胶带纵向撕裂属于恶性事故，任其发展将造成严重损失。本系列可以对胶带运行进行连续监测，当纵向撕裂故障出现时，能及时发出停机信号，防止故障扩大.
耐高温ZL-B-2-35-1200感知式纵向撕裂开关安装调试

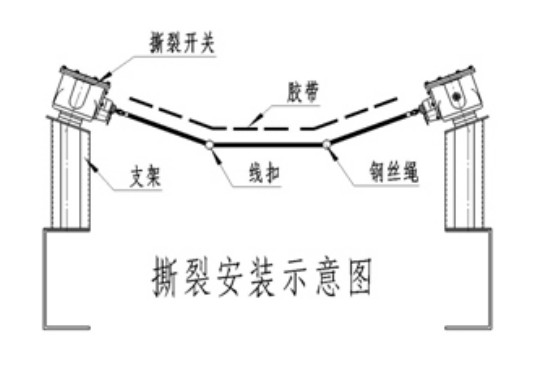

撕裂开关设置在受料段胶带下缓冲托辊之间。
1.按图所示安装支架和撕裂开关，撕裂开关的拉环要与胶 带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。
2.挂上拦索：一端穿过撕裂开关的拉环用索死，另一 端穿过对方撕裂开关支架中间的圆孔待用。
3.安装好二只撕裂开关和挂两条拦索。再加30度弯角处把 两条拦索扣在一起，但不能扣死。
4.收紧双方支架中间孔内的拦索然后扣死索扣。
5.测试拦索的松紧：一般作用在0.9kg即可触发开关为宜。
6.胶带在荷载下沉时要与缆绳保持5mm～10mm即可。
使用条件：
1.海拔高度低于2000m
2.环境温度-35℃&mash;+60℃
3.相对湿度：不大于95
4.防护等级：IP65
5.供电电源：电控箱AC220V 50Hz
6.输出接点数量：一组转换触点
7.输出接点容量：AC220V
8.绝缘电阻：≤20MΩ
9.绝缘电压：AC1000V试验1分钟
10.可靠性：无故障工作达三年
利用电磁感应原理，通过传感线圈接收发生器产生的电磁脉冲信号，当输送带发生纵向撕裂时，传感线圈被切断，将接收不到电磁脉冲信号，从而产生输送带纵向撕裂信号，进而发出信号并使输送机停止运转。
