撕裂开关

主页 > 产品中心 > 撕裂开关 >

产品介绍



卓信发KZL-220感知式纵向撕裂开关系列纵向撕裂保护装置主要用于检测带式输送机胶带的纵向撕裂，当胶带发生纵向撕裂时能及时发出停机信号以防止撕裂事故扩大，纵向撕裂由感知器和控制箱两部分组成。



【详细说明】



吉林卓信发KZL-220感知式纵向撕裂开关发质量合格保证

重庆卓信发KZL-220感知式纵向撕裂开关热销大量现货发

河北生产畅销各地

本系列保护装置适用各种不同规格的胶带机，一台控制箱可与4-6个感知器配套合用，安装时无须对胶带进行加工，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，该检测仪基本原理是用运算放大器的负输入一个稳定偏置，用以保证防止不必要的干扰，当运算放大器因传感器接通而正向输入时，因而输出改变状态，继电器吸合（或者断开）输出一个开关量。





本系列纵向撕裂保护装置主要用于检测带式输送机胶带的纵向撕裂，当胶带发生纵向撕裂时能及时发出停机信号以防止撕裂事故扩大，纵向撕裂由感知器和控制箱两部分组成。

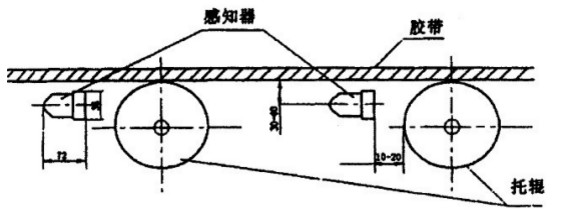

安装时将感知器固定在带式输送机导料槽下端的上胶带下面，安装的数量应以需安装部位胶带下托辊数为准，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，并且保证感知器处于托辊前10-20mm,并在胶带有载时保持感知器与胶带底面距离5-10mm。





 控制箱安装与接线

（1） 撕裂，使用一路检测，二开关量输出，四组撕裂感知器并接在一路输入端子上。

（2） 接线端子位置左1、2、3、4、5、6、7、8、9、10、11、12、1-2.AC220V、4、5、6、7、8、9、二路开关量输出11、12输入接点（可接撕裂感知器）。

（3） 具体数据：开关接点容量

整箱耗电5VA

输入电压：AC220V（电源）

控制输入电压：C12V（C24V）

控制输入电流0.8mA

控制输入处电阻＜20KΩ

我司始终坚持&lquo;追求品质，技术创新&rquo;为宗旨，坚持&lquo;开拓、务实、规范&rquo;的管理理念，让产品更好的面向市场，实现与客户长期双赢的合作关系，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，自公司成立以来，始终坚持以质量为根本，以为制造目标，以市场为导向的发展策略，为客户需求提供的产品，我司主营各种开关，传感器等低压电器产品，直销，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，质量保证，ZUI新的技术创新以保证生产出的产品，良好的售前售后服务，交期准时，以品质保证为宗旨，努力成为中国低压电器市场的知名品牌
