隔爆纵向撕裂开关KBZL-220皮带纵向撕裂保护装置是优选国外同类产品的各项优良特性，采用国际水平的各项技术和经验，结合中国国情开发研制的带式输送机的隔爆保护装置。
本产品适合各种严酷的环境，诸如矿山、港口、电站、选煤厂等性气体环境中使用。
【详细说明】
隔爆纵向撕裂开关KBZL-220说明
隔爆纵向撕裂开关KBZL-220皮带纵向撕裂保护装置是优选国外同类产品的各项优良特性，采用国际水平的各项技术和经验，结合中国国情开发研制的带式输送机的隔爆保护装置。
本产品适合各种严酷的环境，诸如矿山、港口、电站、选煤厂等性气体环境中使用。

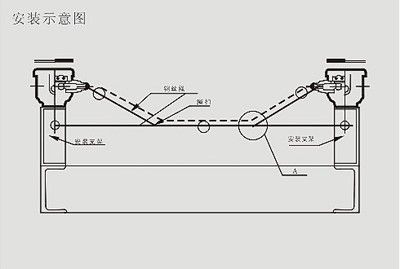

KBZL-220隔爆纵向撕裂开关用于带式输送机胶带纵向撕裂的保护。感知器采用拦索式结构，安装在胶带的下面，当胶带被异物划漏，下落的物料或异物使钢索受力，使脱扣装置脱离开关体，开关送出警示信号。KBZL-220隔爆纵向撕裂开关胶带纵向撕裂属于恶性事故，任其发展将造成严重损失。本可以对胶带运行进行连续监测，当纵向撕裂故障出现时，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，能及时发出停机信号，防止故障扩大。本具有完善的自检功能，自动检测传感器是否工作正常，在控制箱上显示其状态。安装示意图：
KBZL-220隔爆纵向撕裂开关性能指标
海拔高度：低于2000m
环境温度：-40℃～+60℃
相对湿度：不大于95（25℃时）
防护等级：IP65
供电电源：控制箱AC220V 50Hz
消耗功率：不大于 ５VA
输出接点数量：两组触点（常开；常闭任选）
输出接点容量：AC220V C30V
可靠性：无故障工作达三年
安装与检测
KBZL-220防爆纵向撕裂开关由撕裂开关和隔爆控制箱两大部分组成。一台隔爆控制箱可与4对撕裂开关配套使用。其主要特点是密封性好，尘土与物料不影响灵敏度。其结构型式如图所示。
该纵向撕裂保护开关适用于各种标准带宽的胶带输送机。
安装时，先将支架与胶带机的中间架用螺栓联接固定，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，然后将开关与支架螺栓联接，zui后将撕裂开关钢丝绳离装载皮带下方10mm如图连接。隔爆控制箱可安装在输送机附近，也可装于控制室内。撕裂开关安装的位置示意如图所示，其安装高度尺寸可通过调节支架上、下移动而满足要求。5
工作原理
1通常撕裂开关是装于受料处，即胶带输送机的导料槽处的皮带下方。当物料或利器等穿透皮带时，也可能出现大块物料夹于导料槽侧板和皮带之见间时，纵向撕裂开关作为检测元件，受到挤拉后，就会将皮带下钢丝绳拉脱撕裂开关上控制球，开关内滑轴移动使微动开关动作，从而发出信号输入隔爆控制箱，通过控制电路发出警告信号，自动停机信号，使输送机停止运行，从而达到了防止输送带撕裂事故扩大的目的。
2．在接线无误后，通电24V，此时隔爆控制箱内的电源（绿灯）亮，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，同时1#2#34#指示灯也应亮（黄）4#分别也亮红。当按住试①或三个试验按钮时，经过约2秒左右（内部设定为2秒，用户如要延长或缩小延时时间，可打开机盖，调整多圈电位器，顺时针为减少，逆时针为延长）故障指示灯应亮（红）按解除按钮即可解除故障。
卓信纵向撕裂开关、防撕裂开关型号：
YHL-2、YHZL、ZL-A、ZL-B、YHZL-2、SL-A、SL-B、SLKG-200HL、PSL-160K/HB、
HFS-A、HFS-B、YPSL-A，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，YPZL-10A、SLKG-120-25、FSZL、THZL-B-II、ZXSL-I、ZXSL-II、ZXZL、HFZL-K、KBZL-220皮带纵向撕裂开关
