JYB/GZL-Z-A光电检测纵向撕裂保护装置，本保护装置适用于煤矿井上、电厂、码头、冶金、水泥等各种型号胶带运输机胶带纵向撕裂的保护。在皮带出现撕裂、戳破；绞结处损坏或者锋利物凸出皮带时，撕裂装置能发出警示信号和停机信号。
【详细说明】
JJYB/GZL-Z-A光电检测纵向撕裂保护装置
YB/GZL-Z-A光电检测纵向撕裂保护装置，本保护装置适用于煤矿井上、电厂、码头、冶金、水泥等各种型号胶带运输机胶带纵向撕裂的保护。在皮带出现撕裂、戳破；绞结处损坏或者锋利物凸出皮带时，撕裂装置能发出警示信号和停机信号。
山东卓信电气生产拉绳开关，跑偏开关，打滑开关，纵向撕裂开关，溜槽堵塞保护开关等，质量有保障，。
JYB/GZL-Z-A
技术参数：
开关触点：2常开、2常闭 开关触点容量：AC380V／
工作电压： AC220V 检测型式：红外光源
使用环境：&mash;30⪚+60⪚ 复位方式：手动复位
倾角调整：10⪚&mash;45⪚ 动作力：1～5kg
防护等级：IP65
通讯接口：RS485符合MOBUS协议(用户选配)
通风距离：双绞线1．2公里，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，光缆50公里
设备描述：
该保护装置安装于机头、机尾及有溜槽下料口的附近，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，装置有检测传感器和控制箱两部份组成，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。，传感器采用大功率红外线检测手段，并能根据各种不 同规格的胶带机调整倾角度，其通用性强，适用于各种不同规格的胶带机。安装方便，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，无须对胶带机机架进行加工。控制箱面板设有自校按钮，便于自检。外壳采用铸件结构。光电检测采用胶管密封，尘土和物料附着不影响灵敏度。一台控制箱zui多可与1-4套配套使用。
JYB/GZL-Z-A

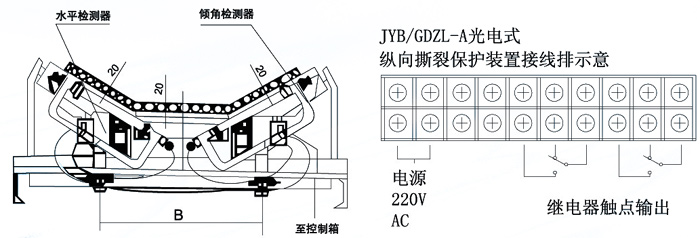

安装与接线图
