撕裂开关

主页 > 产品中心 > 撕裂开关 >

产品介绍

THZL-B-II皮带保护纵向撕裂开关是由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机胶带有异常情况下或被异物穿透后，随着胶带的运行异物使感知器受到挤压，这时监控装置立刻发出信号，输送到控制箱指令系统，发出警示和停机信号。

【详细说明】

山东卓信自产、自销THZL-B-II皮带保护纵向撕裂开关。选择卓信，选择品质

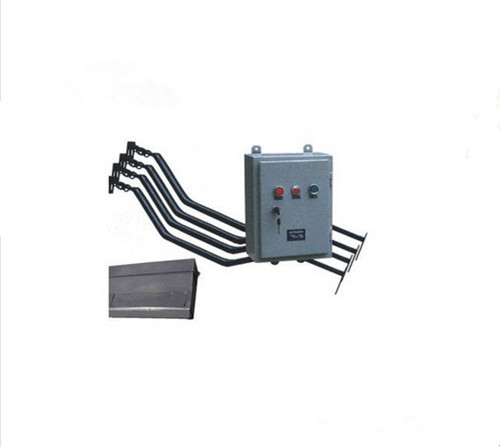

THZL-B-II皮带保护纵向撕裂开关

工作原理及性能
1. THZL系列纵向撕裂监测装置由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机输送带被异料穿透后，随着输送带运行带动异物使感知器受到挤压，或当溜槽出料口与输送带之间因物料堵塞而挤压布置在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有延时功能。
2. 控制箱面板设有警示指示灯，当输送带发生撕裂时，控制电路接收感知器检测出的开关信号，发出警示和停机信号。

使用条件

1.海拔高度低于4000m

2.环境温度-35℃&mash;+60℃

3.相对湿度：不大于95

4.防护等级：IP65

5.供电电源：电控箱AC220V 50Hz

6.输出接点数量：两组转换触点

7.输出接点容量：AC220V

8.绝缘电阻：≤20MΩ

9.绝缘电压：AC1000V试验1分钟

10.可靠性：无故障工作达三年

工作原理和主要技术指标

型 号

THZL-B-II



开关触点数量

2常开、2常闭

开关触点容量

AC 380V 3A

控制箱供电电压

AC 220V 50HZ

防 护 等 级

IP65

复 位 方 式

手动按钮复位

使 用 环 境

工作温度：－30～+40℃

相对湿度：≤90（25℃时）

工作原理及性能
1. THZL系列纵向撕裂监测装置由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机输送带被异料穿透后，随着输送带运行带动异物使感知器受到挤压，或当溜槽出料口与输送带之间因物料堵塞而挤压布置在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有延时功能。
2. 控制箱面板设有警示指示灯，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，当输送带发生撕裂时，控制电路接收感知器检测出的开关信号，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，发出警示和停机信号。
3. 该装置具备以下特点：
（1）安装方便；
（2）检测元件感知器密封性较强，可在恶劣条件下使用；
（3）控制箱面板设有自校按钮，按下自校按钮时，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，可模拟现场故障，实现上述撕裂 警示功能

纵向撕裂开关、防撕裂开关、YHL-2、YHZL、ZL-A、ZL-B、ZL-B-II、YHZL-2、SL-A、SL-B、SLKG-200HL、PSL-160K/HB、HFS-A、HFS-B，YPSL-A，YPZL-10A、SLKG-120-25、FSZL、THZL-B-II

卓信所生产的各种产品质保1年，标准包装，量大价优，欢迎采购！
以服务赢市场、以品质赢关注、以诚信赢客户。用的心，做的事、努力为客户创造价值。为制造商创造市场、为代理商经销商创造利润。我们会做到诚信经营.以高质量的产品.的服务面向广大客户.欢迎广大客户前来订购！

，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。
