GHSL系列纵向撕裂检测器

一、概述

GHSL系列纵向撕裂检测器用于各种规格的带式输送机胶带发生纵向撕裂检测器的检测与保护、防止由撕裂或严重划伤造成的重损失。

本系列检测器可连续监测胶带的运行，当故障信号出现时，可及时发出警告或停机信号。　

二、型号含义

GH SL- 口 口

GH-单位代号

SL-产品代号

口-胶带宽度

口-感知器序号　

三、技术参数

1、使用环境条件

a、环境温度 -25℃+50℃

b、相对湿度 不大于90%

2、主要参数见下表

工作电压 整机功耗 输出电阻 触点数量 触点容量 介电性能 延时时间 重量(kg)

常开 常闭

AC 200V 50HZ <15W <3kΩ 1 1 AC 380V 3A 工频2000Vlmin 0～10s 10(控制箱)

四、结构特点

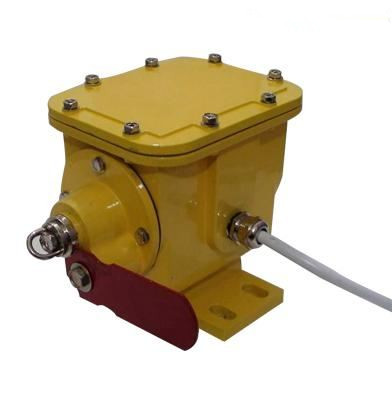

该系列检测器由控制箱和感知器构成。感知器为两种型式：

1、-I型和A-II型

2、B-口-I型和B-口-II型 注：方框内为胶带宽度。

3、感知器的开关采用导电像胶制成，耐腐蚀、防断裂、性能稳定。

4、胶体采取密封措施，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，防护等级较高。

五、工作原理

当运行中的胶带发生撕裂等故障时，感知器能可靠地检测出来，并输出一个开关量，用于告警或停电。

控制箱内采用典型的继电器控制线路，若感知器动作发出信号，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，则控制继电器动作，输出开关量给控制室，用于紧急停机。机箱面板上告警灯亮。控制电路并自锁。按下复位按钮开关，控制线路恢复检测状态。

此外，本机还没有自检按钮，可模拟故障信号，用于检测控制电路的工作。

六、安装方法

1、A-I型感知器的安装

在溜槽出料口处开一尺寸为600*300(mm)的长方口，将活动门安装在长方口部。同时应在活动门底部焊两个拉簧杆，在溜槽两侧壁固定两个拉簧，使其挂在拉簧杆上。用户再自制安装支架感知器固定在安装支架上，其位置应保证感知器受力部位距活动门的筋板为5～10mm,高度为两筋的中间位置。

2、A-II型感知器的安装

在溜槽出料口处开一尺寸为600＊300mm的长方口，将感知器的箱体焊在长方口处。如果斜形溜槽，可先做两块侧板，焊在两侧壁上，然后将箱体焊在侧板上。

3、B-I感知器的安装

自制安装支架(每根感知器配一对),与感知器连接后，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，固定在导料槽处上胶带下部，每组托辊前安装一根，感知器距托辊5～10mm,并保证在胶带有载时感知器距胶带底面为5～10mm。

4、B-II型感知器的安装

B-II感知器的安装支架由厂家提供，其安装方法与B-I感知器相同

七、接线方法

开启控制箱门，下部有一组接线端子，可按下列说明接线：

1、每支感知器配有1.5m长的二芯橡胶护套电缆，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，每组感知器引线并联后接端子1、2端；

2、 3、4端为输出常开触点，5、6端输出常闭触点；

3、7端为接地点；

4、端子8、9为工作电源：AC220V 50HZ.

GHSL系列纵向撕裂检测器
