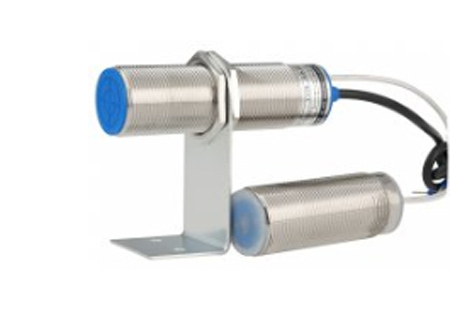

速度传感器

SZMB-18-01速度传感器 传感器的信号输出电缆为两芯线，两根芯线分别与“信号地"和“IN+"相接，可互换，层与仪表机壳相接。

接线：

一、SZMB-18-01 概述：

       磁电传感器，磁阻式转速传感器,SZMB-01磁电转速传感器，能将转角位移转换成号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。

     磁阻式转速传感器,SZCB-01磁阻式转速传感器采用电磁感应原理实现测速，在传感器前端绕有线圈，其外形图见图一，其安装如图二所示，当齿轮旋转时，通过传感器线圈的磁力线发生变化，在传感器线圈中产生周期性的电压，通过对该电压处理计数，就能测出齿轮的转速。该传感器外壳使用不锈钢，输出信号强，抗干扰性能好，安装使用方便，可在烟雾、油气、水气等恶劣环境中使用。

   磁阻式转速传感器,SZMB-01磁电式转速传感器,每只,磁性转速传感器,采用电磁感应原理实现测速，在传感器前端绕有线圈，当齿轮旋转时，通过传感器线圈的磁力线发生变化，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，在传感器线圈中产生周期性的电压，通过对该电压处理计数，就能测出齿轮的转速。该传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。外壳使用不锈钢，输出信号强，抗干扰性能好，安装使用方便，可在烟雾、油气、水气等恶劣环境中使用。SZMB-01磁电式转速传感器由于采用了新型工艺和特殊材料，传感器灵敏度优于国内同类产品，该传感器可与SZC 系列智能转速表配套。传感器外壳为M16×1 不锈钢管,前端为3.5 纯铁，内装线圈等并由环氧树脂封装。 传感器引出线采用X12K4P 航空插头座，其插座部份经车圆后与不锈钢螺纹管封装，并将四个接线端对接，因此插头引出线可接至任意相邻二端。

二、SZMB-18-01 工作原理：

    使用时应在被测量转速的轴上装一齿轮（正、斜齿轮或带槽圆盘都可以）将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。

    当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：

                   F＝（n/60）×Z

式中：F为频率     Hz／秒

      n为被测轴转速   转／分

      Z为齿轮齿数

    当齿轮齿数为60时，就把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到SZC系列智能转速表中，就可以反应出轴的转速。

     SZMB-01磁阻式传感器采用电磁感应原理来达到测速目的，具有输出信号大，抗干扰性能好，不需外接电源，可在烟雾，油气，水气等恶劣环境中使用。

齿轮材料：应采用导磁率强的金属材料

齿形：成渐开线齿形是zui合适的齿形，用大模数的齿形或用的齿形将会产生巨大的波形畸变，这将会妨碍精确的测量，如果主轴有轴向移动，则要注意磁极的应处在齿轮的位置上

齿轮模数：2～4

齿宽：大于5mm

三、SZMB-18-01 技术参数：

1 直 流 电  阻：200&plun;15Ω(25℃)

2 测速齿轮形式：模数2 ~ 4（渐开线齿轮）

3 工 作 温  度：-10 ~+120℃

4 抗   振   动：20g

5 螺 纹 规  格：Φ16传感器（M16×1）

6 重        量：约120g

7 转速与输出电压关系(传感器与齿轮间隙为0.8mm,传感器输出电压为峰峰值)我公司生产的60-12X测速传感器速度传感器，60-23P非接触欠速开关、失速开关、低速开关，安装注意事项编辑 (1)报警器探头主要是接触燃烧气体传感器的检测元件，由铂丝线圈上包氧化铝和黏合剂组成球状，其外表面附有铂、钯等稀有金属。因此，在安装时一定要小心，避免摔坏探头。声光报警至少发声设备，没有探头。 (2)报警器的安装高度一般应在180cm以上，以便于维修人员进行日常维护。 (3)报警器是安全仪表，有声、光显示功能，应安装在工作人员易看到和易听到的地方，以便及时消除隐患。 (4)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。 (5)被测气体的密度不同，室内探头的安装位置也应不同。被测气体密度小于空气密度时，探头应安装在距屋顶30cm外，方向向下；反之，探头应安装在距地面30cm处，方向向上。，BIM-G18-Y1-S926皮带机9m速度检测传感器，CRN-02磁阻传感器 齿轮速度传感器，BIM-G18-Y1-S926皮带机9m速度检测传感器，CPAIII-12断链保护器 链条保护器，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，CS-1-M16转速传感器，CS-2-M16 ,CS-3-M16磁电转速传感器，CS202F磁电式速度传感器，EBSP-70速度开关，ESRB-100电子速度传感器，F2-NB12R速度传感器防爆型IP65，GCS6-SC速度传感器，GRB-1270型速度传感器，GSC10矿用本安型速度传感器，GSG10（A）-矿用本安型旋转速度传感器，GSH900位置旋转速度传感器为防爆浇封型，HCH-M16-C43T-HL-JG速度传感器，FYH-02欠速开关、失速开关、速度，GRB-1270型速度传感器，GSC200智能速度传感器，GTS211B-N-16G，GTS211B-N-16-速度传感器，PS05-NP速度传感器、齿轮传感器，安装注意事项编辑 (1)报警器探头主要是接触燃烧气体传感器的检测元件，由铂丝线圈上包氧化铝和黏合剂组成球状，其外表面附有铂、钯等稀有金属。因此，在安装时一定要小心，避免摔坏探头。声光报警至少发声设备，没有探头。 (2)报警器的安装高度一般应在180cm以上，以便于维修人员进行日常维护。 (3)报警器是安全仪表，有声、光显示功能，应安装在工作人员易看到和易听到的地方，以便及时消除隐患。 (4)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。 (5)被测气体的密度不同，室内探头的安装位置也应不同。被测气体密度小于空气密度时，探头应安装在距屋顶30cm外，方向向下；反之，探头应安装在距地面30cm处，方向向上。，PL60打滑传感器欠速开关，QZY1微电脑超速开关QZY1-0.19.9，QZY1-199，SK-F-K7速度传感器，SL-I零速开关 断链保护装置，SS-SY速度检测仪 打滑开关，SZMB-9磁电转速传感器，TKHE-防水防油转速传感器，VA15-III欠速开关，防爆速度传感器CSA71M-3010PK，防水0296-200FR1B工业速度传感器，高速型XSAV12801防爆速度开关，户外欠速开关HQZS-001SPT，胶带速度SYLH-III-AC220V3A1ms，零速开关XZ2-A 速度开关AC220V，耐高温I521A-IA3010-ZPKG速度传感器，速度传感器HQS-1628TGSC，速度传感器SJ30M-A10KA，速度检测仪HQ-F80S-JL防爆型，速度开关XSAV12801，XSAV12373（高速型），旋转探测仪XSA-V12373，转速监控仪MK21-122EX0-R，转速传感器等各种规格型号的打滑速度开关，产品规格齐全，价格合理，欢迎选购！销售热线15163766288,13105476669
