产品名称：DH-3-A皮带打滑检测装置优质服务商

产品型号：DH-3-A

所属类别：打滑开关 > 打滑检测装置

DH-3-A皮带打滑检测装置优质服务商

DH-3-A打滑检测装置工作原理：当触轮和运动的胶带以线速运动时，检测器通过触轮与胶带紧密接触。本装置内部检测传感器由红外线收发光源不时遮挡，输出脉冲信号，由光电隔后进行微计数单元，同时又反映胶带的实际带速。胶带的运行信息通过红外线光电传感器输入单片机脉冲信号，单片机接到信号后进行运算判断处理，对运行的胶带失速情况进行监控，当运行的胶带速度低于正常速度的25-30%时，发出开关信号，用户可利用这一开关信号，自己的控制网络实现失速停机，防止由胶带打滑而造成的生产事故。

DH-3-A打滑检测器概述

DH-3-A型打滑检测器用于检测带式运输机在运行中的胶带与主动滚筒之间的打滑，防止打滑所造成的恶性事故，该检测器还可用于多条胶带机联锁启动和停机，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，低速抱闸保护。

DH-3-A打滑开关使用条件及技术参数

工作电压：AC220V

环境温度：－35oC ～＋60oC

相对湿度：不大于95% （25oC时）

防护等级：IP67

工作位置：带式运输机上胶带下面。  在胶带机起车或停机过程中应不投入或投入无效。

输出接点数量：一常开、一常闭一组转换接点。

触点容量：AC380V  3A

动作方向：双向

DH-3-A打滑开关安装使用与接线

1、安装

DH-3-A型打滑检测器安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，且安装位置保证在振动小和胶带抖动小的地方。当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。

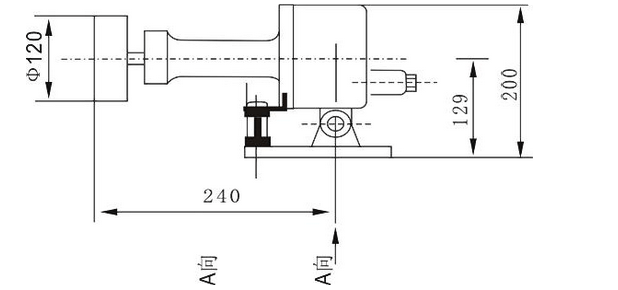

具体安装详见安装示意图：

2、使用与接线

使用单位在使用DH-3-A型打滑检测器时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态，用户接线时按接线示意图正确接线即可。

DH-3-A打滑开关订货须知

1、在订货时请注明产品型号、名称和数量。

2、请说明胶带机型号、带宽、带速和打滑率。

3、若用户将打滑检测器用于低速保护和低速抱闸检测，使用时须将低速抱闸额值和超数保护额定值注明以便调试.
DH-3-A打滑检测仪
