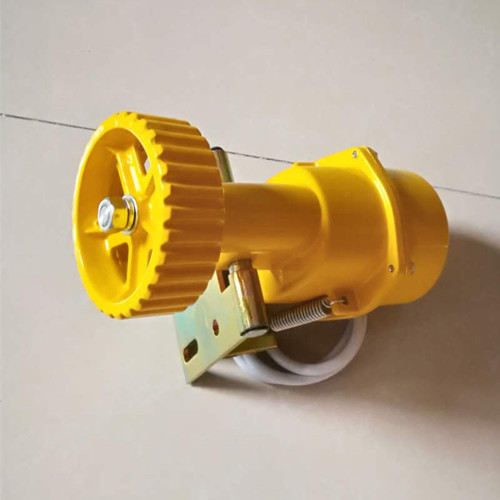

产品名称：JDK-1皮带打滑保护装置说明书

产品型号：JDK-1

所属类别：打滑开关 > 打滑检测装置

JDK-1皮带打滑保护装置说明书

皮带打滑检测器JDK-1生产厂家

JDK-1打滑检测器使用说明书，卓信电气公司现货销售打滑开关，拉绳开关，跑偏开关，撕裂开关等。

JDK-1打滑开关（速度传感器）是利用光栅旋转片在光电传感器中的转动，产生一系列脉冲信号，通过检测脉冲信号的高低，就可以检测出皮带机运行速度的高低。它适用于沼气、瓦斯和煤尘的矿井中，用作胶带低速打滑保护的速度传感器。

JDK-1打滑检测器工作条件

1大气压力：80～110KPa

2环境温度：0～+40℃

3相对湿度：≤95%（+25℃）

4有沼气及煤尘的煤矿井下，周围应无足以腐蚀金属和绝缘的流动性化学物质

5无剧烈振动和冲击的地方

JDK-1打滑检测器工作原理：
当触轮随胶带机运行而带动速度检测器内的脉冲盘，在脉冲盘旋转时传感器进行计数，其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等。同时执行电路输出相应的开关信号。采用2线连接，直接与控制回路串连即可。
JDK-1打滑检测器结构特点：
触轮采用铸铁铸造，表面铣槽以耐磨打滑。
铸铝外壳，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，连接处配有密封圈，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，具有较好的防水性。
技术准确，工作稳定。
计数开关的预置数可根据用户需要进行设置。
JDK-1打滑检测器技术参数：
使用环境条件：环境温度：-15℃～+65℃
相对湿度：不小于80%
工作电压：AC 220V±10% 50HZ
整体功耗：<15W
测速范围：20～999转/分钟；带速 0.6～9.9米/秒
触点容量：二线开关 1A /220V ； 四线开关 5A/380V （购买时注明）
开关形式：常闭型（可选常开型）

防护等级：IP67

JDK-1皮带打滑保护装置说明书

买家必读

收到货时，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，无论包装是否破损，务必当面检查物品是否完好及缺少，有任何问题，立即与我取得联系。

本公司承诺:诚信待人，我们是生产厂家，做的是批发生意，均以出厂家报价，没有暴利。低价位,高品质。1年品质保证。

物流：顺丰速运、申通快递、圆通快递、中通快递、天天快运、EMS邮政速运及全国公铁联运。

购买需知：

本公司上传产品型号规格有限，产品名称：打滑检测器，打滑开关，皮带机专用打滑开关，输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测，当被监测的运输皮带的运行速度低于预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。，产品型号规格有多种，详情请来电资询。
