产品名称：溜槽堵塞保护装置GRB-29588-II

产品型号：GRB-29588-II

所属类别：溜槽堵塞开关 > 溜槽堵塞保护装置

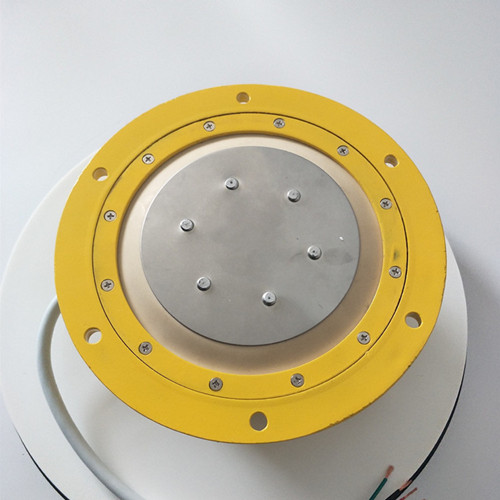

溜槽堵塞保护装置GRB-29588-II

产品特点：

1.本检测器采用侧压活动门结构，LDM-X溜槽堵塞开关主要用途，溜槽堵塞开关，可用于物料运输系统中，有效排除由于物料的潮解、带电吸附、结晶等原因造成的堵塞、粘壁、搭拱等故障，可以保证安全生产，提高运输效率。溜槽堵塞开关广泛应用在冶金、电力、矿山、化工等行业。LDM-X 型溜槽堵塞保护装置适用于检测物料输送系统中溜槽装置的堵塞故障。当溜槽内形成物料堵塞时，检测器将发出报警、振动或停机信号，防止由于物料堵塞溜槽而造成漫料、物料抛洒、设备损坏等恶性事故。LDM-X溜槽堵塞保护装置与LZF防闭塞装置配合使用，就可随时监测和防止溜槽堵塞事故的发生，提高自动化程度。溜槽堵塞开关主要用于带式输送机系统转载环节溜槽、漏斗的安全保护，溜槽堵塞开关用于检测物料堵塞情况，是输送机系统必不可少的安全保护装置。，故障排除后， 压重块的压力使活门自动复位；

2.机内选用进口行程开关，动作灵敏， 可靠性高；

3.外形尺寸小，便于安装。

产品概述：

 本检测器用于输煤系列中溜槽发生堵塞时的检测，并可提供报警或停机信号，也可与振动电机连接，用以排队除堵塞故障。该检测器安装在溜槽侧壁上，当溜槽内发生堵塞时，堆积的物料必须挤压活动门．井便之偏移而启动行程开关，发出告警或停机信号。排除故障后．活动门在压簧作用下自动复位。

溜槽堵塞保护装置GRB-29588-I 方形

工作原理：

本检测器来用侧压活动门结构．故障排除后压簧的推力使活动门自动复位重载微型开关触点．灵敏度高，作用力只需0.9kg即可触发开关机内选用进口行程开关，带式输送机是在厂矿及港口作业中广泛应用的 一种物料输送设 备。带式输送机系统中两条输送机之间通常是通过管状溜槽连通。在运行中，当溜槽出口因各种原因被堵塞时，物料会很快堵满整 个溜槽甚至大量溢出。在溜槽的中上部位置安装堵料保护装置可以在 堵料事故发生的初期报警，并可自动触发紧急停机，从而避免大量堵 料造成的输送带打滑、驱动电机过载等严重后果。通常，溜槽堵塞保护装置采用电容式压力传感器来检测堵料信 号。该溜槽堵塞开关包括安装在溜槽侧壁上的压力传感器，溜槽堵塞开关工作原理为当溜槽内壁受到挤压时传感器发生动作，该溜槽堵塞保护装置向中控室发出报警停机信号。但是，在实际运行过程中，发现这种电容 式压力传感器型的溜槽堵塞保护装置易受外界信号干扰，如物料冲 击，当物料颗粒较大时易造成误动作，从而引起设备停机。因此，有必要采用一种安全稳定性高的溜槽堵塞保护装置，以克 服上述缺陷。实用新型内容本实用新型的目的是提供一种安全稳定性高的溜槽堵塞保护装置。，动作灵敏、可靠性高。溜槽堵塞保护装置采用门式结构弹簧复位，当物料在溜槽中造成堵塞时，堆积的物料给溜槽侧壁一个压力从而将本装置的活动门向外推移当活动门偏转一个角度时．其控制开关动作发出警告、振打或停机信号。当堵塞故障排除后．活动门在弹簧的作用下目动复位恢复原状态。也可递过地址编码器发送状态数据至远程控制室。

技术参数：

1、使用环境：温度-20℃～+40℃ 相对温度不大于85%

2、动作角度：5°

3、极限角度：10°

4、触点数量：1常开、1常闭

5、触点容量：AC380V 5A

6、可靠性：＞10^6次

7、防护等级：IP55

8、重量：5Kg

安装使用：

1.安装在不受物料直接冲击的溜槽垂直侧壁上；

2.产品可分为两个一组，安装高度根据用户需要而定，一般安装于溜槽底部向上三分之二高度为宜；

3.本机也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测，用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，并开始振打，LDM—X型溜槽堵塞检测器安装与接线：1. 该机应成对安装在溜槽相对的两个侧壁上,一般安装在溜槽底部向上三分之一处,作为轻堵塞信号检测。底部向上三分之二处作为重堵塞信号检测。2. 选择好安装位置后开一个260mm×260mm方口,然后在开口处上方约100~200mm处溜槽内壁焊接一块300×80×850（mm）挡板,以防大块物料落下直接撞击活动门而发生误动作。3. 请将随机配套的弹力橡胶板将开口完全覆盖,封闭,将弯角件焊接在溜槽内壁上,然后用M12×25螺钉溜槽堵塞检测装置与弯角件固定好。4.本装置引出一条长1.5米左右的电缆线,按其芯线排号接线.1,2为常闭接点；1,3为常开接点。，LDM-X溜槽堵塞开关主要用途，溜槽堵塞开关，可用于物料运输系统中，有效排除由于物料的潮解、带电吸附、结晶等原因造成的堵塞、粘壁、搭拱等故障，可以保证安全生产，提高运输效率。溜槽堵塞开关广泛应用在冶金、电力、矿山、化工等行业。LDM-X 型溜槽堵塞保护装置适用于检测物料输送系统中溜槽装置的堵塞故障。当溜槽内形成物料堵塞时，检测器将发出报警、振动或停机信号，防止由于物料堵塞溜槽而造成漫料、物料抛洒、设备损坏等恶性事故。LDM-X溜槽堵塞保护装置与LZF防闭塞装置配合使用，就可随时监测和防止溜槽堵塞事故的发生，提高自动化程度。溜槽堵塞开关主要用于带式输送机系统转载环节溜槽、漏斗的安全保护，溜槽堵塞开关用于检测物料堵塞情况，是输送机系统必不可少的安全保护装置。，另一组安装底部三分之二处，作为重度堵塞检测，发生堵塞时输出停机信号。
