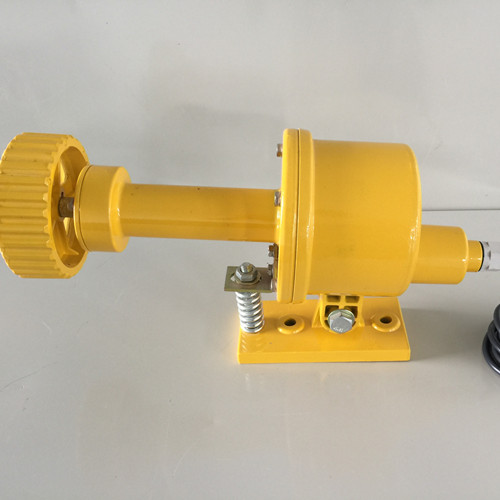

产品名称：DH-3速度打滑检测器

产品型号：DH-3

所属类别：打滑开关 > 打滑检测器

DH-3速度打滑检测器-输送带保护装置 TUERKE/山东卓信 原装正品

DH-3打滑开关（又名堵转开关、低速开关），非接触感应原理工作。检测转速范围8～1500）转/分，DH-3打滑开关转速为可调。

DH-3打滑开关对电机及机械转动装置（提升机、斗提机、皮带机、链式输送机、螺旋输送机等）常出现的堵转、卡转、超载慢转、皮带打滑、转动链（带）脱落、转动轴断裂等电器、机械工艺出现的故障均能有效及时地停机处理，达到维护设备、保障生产的目的。DH-3速度打滑检测器广泛应用于水泥、煤矿、电力、粮食等行业。

一、工作原理：

DH-3非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处”，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处”（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点”（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，非接触欠速（打滑）开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单，一体化结构，集中的控制装置，设定或故障检修简单，无运动部件、无磨损、安全寿命长。，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图”接线时，可用来保护设备；如按“检测转动/停转接线参考图”接线时，可用来检测“转动”。

二、主要特点：

1、非接触接近探测器，无运动部件、无磨损、安全寿命长、维护费用低。

2、一颗螺栓固定，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，安装简单。

3、一体化结构，免设置、调试。

4、既可用于设备保护，也可为工业控制计算机提供“转动”信号。

5、两线制接线。AC220V供电（DH—A型）和DC15V—24V供电（DH—D型）两种。

三、技术参数：

1、DH-3型供电电压：交流220V±22V。用配套供货的AC220V交流继电器作负荷。

DH-D型供电电压：直流15V—24V。用DC12V直流继电器作负载。

2、检测转速范围：（8～1500）转/分（转速低于8转/分时，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，可增加“信号生成点”。

3、断开时间：正常运转时一转时间的两倍，并限于（0.4～8）秒之间。

4、打滑开关与检测目标距离：近距离间隔（1～8）mm。

5、加贴“信号生成点”时，薄片厚度：≥2mm。

6、工作环境：-30℃～+75℃

打滑开关型号

XT-SS-1D,XT-SS,JYB/RDC-B,

JYB/RDC-C、SMS-BI、

SMS-PXK-BI、SMS-T3、

DH03E-1-W、DH01E-1-W、

DH02E-1-W、DH03E-1-TH、

DH01E-1-TH、DH02E-1-TH、

XT-SS-1D、XDH-HL、YHSJ-II

DH-3速度打滑检测器
