产品名称：山东卓信打滑开关G5515

产品型号：G5515

所属类别：打滑开关 > 打滑检测器

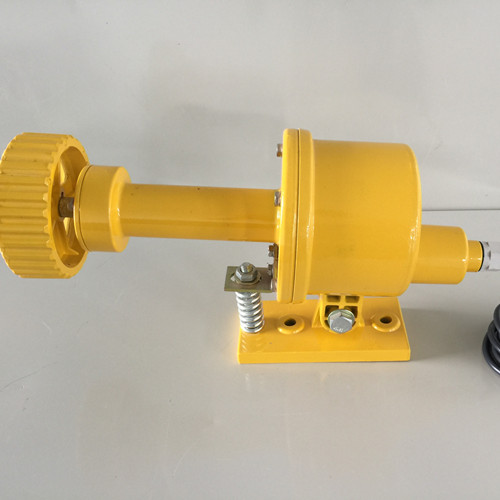

山东卓信打滑开关G5515 打滑检测器

山东卓信打滑开关G5515用于带式输送机运行中胶带与主动滚筒出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生，本机还可用于多条带式输送机的连锁启动和停机，低速抱闸或超速保护等。

使现场操作简单化提高了安全性。在钢铁、电力、煤矿及港口等有带式输送机的行业得到广泛的应用。

打滑检测器工作时，通过胶带带动触轮，使触轮反应出胶带的实际带速，触轮带动检测器内传动轴，打滑开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置，当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。无运动邮件、无磨损、安全寿命长、一体化结构，集中的控制装置，设定或安装在恶劣环境中使用。打滑开关工作原理：打滑开关工作原理是比较所采集的脉冲信号值是否小于设置值，开关正常工作必须在诶检测的转动轮上提供一个采集脉冲信号的感应电。，使产品内部继电器工作，继电器工作主要是由轮片切割光电信号，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，由内设固定数值与实际值产生对比数值从而产生通断信号，完成检测带速工作，如果胶带速度与主滚筒速度不同步并下降到正常带速的20-30％时，接点通断信号发生变化，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，重新输出一组信号给控制室，警示工作人员胶带已处于严重打滑状态。

山东卓信打滑开关G5515 拉绳开关G335G DC24V 10A\IP67

打滑检测器主要技术指标：

检测带速范围：0.8～3.5米／秒

供电电源：AC 380V (AC 220V), 2A, 50HZ；

绝缘电阻：≥ 20 MΩ

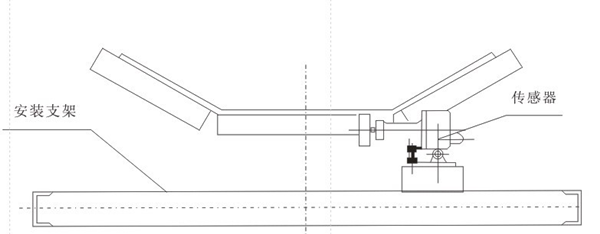

触点数量：一开一闭两组触点，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，双向动作；

触点容量：电压500V以下，电流2A以下

触点寿命：不大于10万次；

打滑率：25%～30%（可以用户要求而定）

工作环境：-30～+60

防护等级：IP54.
