打滑开关

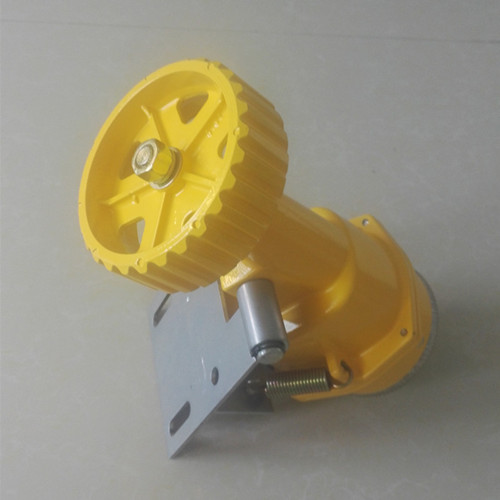

DH-III胶带机速度检测装置打滑检测器
产品简介
产品名称: DH-III胶带机速度检测装置 产品型号:DH-IIII 所属类别:打滑开关 > 打滑检测装置 发布时间:2018-07-17 已获点击:160 详细说明 DH-III胶带机速度检测装置,打滑开关、速度检
订购热线:0537-2839666
产品介绍





产品名称:DH-III带机速度检测装置

产品型号:DH-IIII

所属类别:打滑开关 > 打滑检测装置



DH-III胶带机速度检测装置,产品名称:打滑检测器,打滑开关,皮带机专用打滑开关,输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测,当被监测的运输皮带的运行速度低于预先设定值时,它能发出报警或停机信号,可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中,是物料输送系统中实现自动控制所不可缺少的监控装置。,打滑开关、速度检测器、皮带打滑保护

产品简介

山东卓信速度打滑开关系列是一种对输送机带速进行实时检测的装置,已广泛应用于煤矿行业、电力行业、粮食等行业的输送机系统中胶带上,为胶带机的安全运行提供了可靠的检测手段。 工作原理: 当触轮随胶带机运行而带动速度检测器内的脉冲盘,在脉冲盘旋转时传感器进行计数,其计数值与预置数比较,判断胶带的带速,即:正常速度、打滑或超速等。同时执行电路输出相应的开关信号。采用2线连接,打滑开关控测指示器:当速度范围在设定范围内时,继电器输出,led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置,在顺时针方向旋转电位器1图(打滑率)即可。此电位器位置为脉冲信号设置值,当天关采集到脉冲信号值低于该设置值后,打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。,直接与控制回路串连即可。 结构特点: 触轮采用铸铁铸造,工作原理:DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处",只要将打滑开关探头对着有不平整处的部位安装即可;如果找不到“不平整处"(轴、轮的端面平整且圆周面均匀光滑),只需在轴、轮的检测处人为制造“不平整点"(在被检测的面上加贴一小块薄金属片)即可。当电动机转动时,通过转动装置驱使被传动轴、轮转动,打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时,被传动轴将慢转或停转,打滑开关检测到探头电容的变化周期明显变长,此周期如超过正常变化周期的两倍之多,打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时,可用来保护设备;如按“检测转动/停转接线参考图"接线时,可用来检测“转动"。,表面铣槽以耐磨打滑。 铸外壳,连接处配有密封圈,具有较好的防水性。 技术准确,工作稳定。






DH-III胶带机速度检测装置

概述

本机用于对输送机带速进行线性检测的新型装置,对带速进行实时监测,打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时,传感器的磁感应信号输入到控制电路中去,经放大、整形后进行计数。其计数值与预置数比较,判断胶带机的带速,即:正常速度、打滑或超速等。同时,执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘,在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中,经电路放大、比较、整形后进行计数。其计数值与预置数比较,判断胶带的带速,同时执行电路输出相应的开关信号。既:在达到低于打滑速度时执行电路输出相应的开关信号,使主机停机。,已广泛应用于输送系统中的胶带上,为胶带机的安全运行提供了可靠的检测手段。

技术参数

1、使用环境条件
   a、环境温度 -15℃~40℃
   b、相对湿度 不大于80%

2、主要技术参数
   a、工作电压 AC 220V±10%
   b、输入信号
   c、测速范围  20~999r/min
   d、整机功耗<15W
   e、开关形式  常闭型

安装与使用
本机应避免在起动和停止过程中投入使用,安装位置应选在较运行平稳处。

工作原理
  当触轮随胶带机运行而旋转时带动机内的脉冲盘,在脉冲盘旋转时传感器的感应信号输入到控制电路中去,经放大、整形后进行计数,其计数值与预置数比较,判断胶带的带速,即:正常带速、打滑或超速等等。同时,执行电路输出相应的开关信号。

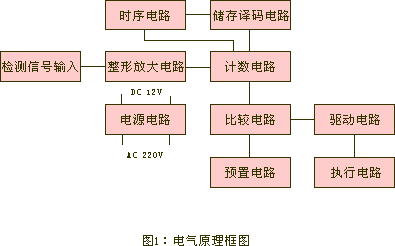

工作原理可参见图1


DH-III胶带机速度检测装置打滑检测器

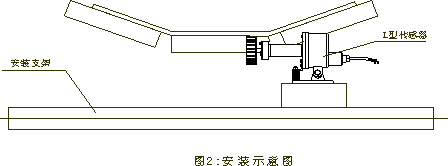

安装示意图可参见图2


DH-III胶带机速度检测装置打滑检测器



XLDH-IXLDH-IIXLDH-IIIXLDH-F-IXLDH-F-IIXLDH-F-IIIXLDH-F-AXLDH-F-S、DH-III,打滑开关

DH-III胶带机速度检测装置,打滑开关、速度检测器、皮带打滑保护
