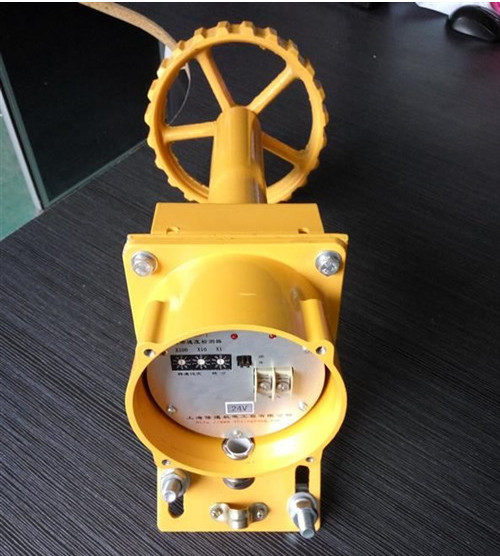

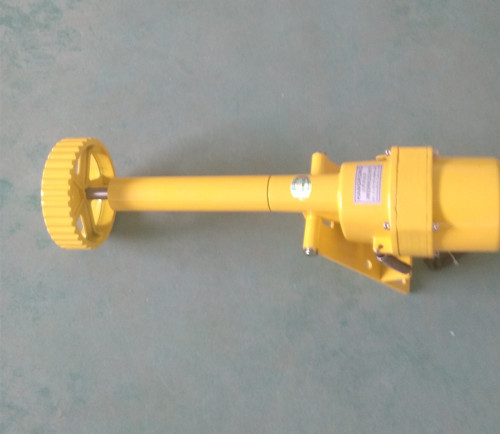

产品名称：打滑检测装置ESRW-322-WSN

产品型号：ESRW-322-WSN

所属类别：打滑开关 > 打滑检测装置

打滑检测装置ESRW-322-WSN 防打滑测速装置用于带式输送机运行中胶带与主动滚桶出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生。

打滑检测装置ESRW-322-WSN工作原理

盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。
当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，打滑开关控测指示器：当速度范围在设定范围内时，继电器输出，led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。本开关可调整速度值

打滑检测装置ESRW-322-WSN主要技术参数

a.工作电压 AC 220V/380V±10% 50Hz
b.输入信号 10mV～10V
c.测速范围 1.25m/s 1.6m/s 2.5m/s
d.整机功耗<15W
e.触点容量 AC 380V 2A

工作电压：AC220V,检测速度范围:0.1~9.9米/秒,打滑率设定范围:20-30%

结构特性：
1.本机由控制箱与传感器两部份组成，控制箱采用密封措施，防法防水性能较好。传感器为磁电式，安装方便，可靠性高。
2.由于控制部份采用CMOS电路，温度适应性能较好。

1、工作电源：AC220V 频率 50-60Hz

2、温度范围：-20℃～+70℃

3、启动延时：约10秒钟

4、触点容量：240V/AC,3A,输出值一组常开,一组常闭

5、转速: 30-100转/分.

防滑测速装置ESRW-322-WSN，打滑检测器，欠速开关，打滑开关控测指示器：当速度范围在设定范围内时，继电器输出，led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。，速度检测器、皮带失速监控器。打滑检测装置、打滑检测器、打滑开关用于对输送机进行线性检测的新型装置,对带速进行实时检测.已广泛用于输送系统中的胶带上,为胶带机的安全运行提供了可靠的检测手段

1、检测模式：非接触式；

2、适应检测带速：0∽9.99米/秒；

3、可检测速度打滑率：0∽100%；

4、速度测量误差：< 0.1米/秒；

5、继电器运行寿命：10万次；

6、触点容量：AC220V 3A；

7、供电电压：AC220V 50Hz；

8、使用环境温度：-25°+65℃

9、转速显示范围：0∽9.99米/秒；

10、传感器防护等级：IP67；

主要特点：
1、智能型，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，一体化结构，免设置、调试，安装简单。替代普通旋转探测器时反应快。
2、非接触探测器，无运动部件、无磨损、安全寿命长、维护费用低。
3、两线制，继电器（或接触器）作负载，可提供隔离无源触点信号给计算机；也可直接串接在接触器的自保触点中用于设备保护。正常旋转时继电器（或接触器）吸合。
4、DH-A型打滑开关的电源范围宽，驱动能力强，能直接驱动40A以内的接触器。

5、配有状态指示。设备正常运行时，指示灯“闪烁”；慢转或停机时，指示灯“亮

结构特性：

1.本机由控制箱与传感器两部份组成，控制箱采用密封措施，防法防水性能较好。传感器为磁电式，非接触欠速（打滑）开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单，一体化结构，集中的控制装置，设定或故障检修简单，无运动部件、无磨损、安全寿命长。，安装方便，可靠性高。
2.由于控制部份采用CMOS电路，温度适应性能较好。

1、工作电源：AC220V 频率 50-60Hz

2、温度范围：-20℃～+70℃

3、启动延时：约10秒钟

4、触点容量：240V/AC,3A,输出值一组常开,一组常闭

5、转速: 30-100转/分.

安装说明：

先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。

安装后应满足下述要求：

打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm
