产品名称：DH-3打滑检测器，DH-3打滑开关生产厂家

产品型号：DH-03E-1-W、SMS-T3、DH-3

所属类别：打滑开关

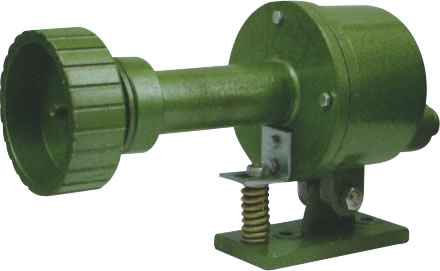

DH-3打滑检测器/速度的滑检测器   触轮采用铸铁铸造，表面铣槽以耐磨打滑。 铸铝外壳，连接处配有密封圈，具有较好的防水性。 技术准确，工作稳定。计数开关的预置数可根据用户需要进行设置。

DH-3打滑检测器使用环境条件

环境温度：-15℃～+65℃

相对湿度：不小于80%

工作电压：AC 220V±10% 50HZ

整体功耗：<15W

测速范围：20～999转/分钟；带速 0.6～9.9米/秒

触点容量：二线开关 1A /220V ； 四线开关 5A/380V （购买时注明）

开关形式：常闭型（可选常开型）

防护等级：IP67

打滑开关DH-3速度开关工作原理

DH-3打滑检测器速度检测器用于对输送机带速进行检测的新型装置，对带速进行实时检测，已广泛应用于输送系统中胶带上，为胶带机的安全运行提供了可靠的检测手段。 需水平安装在上行胶带和下行胶带间的输送机支架上，使触轮与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。当触轮随胶带机运行而带动内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大，然后进行计数。其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等等。同时，打滑开关控测指示器：当速度范围在设定范围内时，继电器输出，led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。，执行电路输出相应的开关信号。

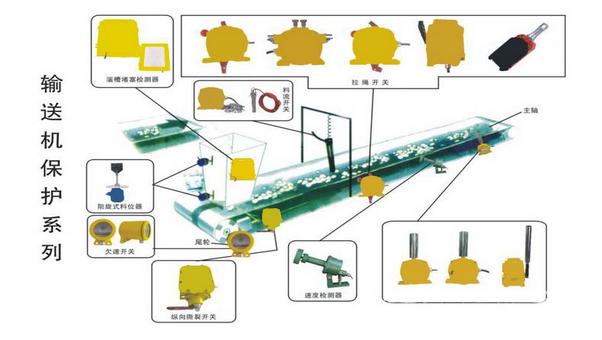

山东卓信公司专业生产销售：气动元件、接近开关、磁性开关、光电开关、皮带输送保护系统、双向拉绳开关、两级跑偏开关、打滑开关、溜槽堵塞开关、纵向撕裂开关、霍尔传感器、倾斜开关、井筒开关、矿用防爆磁性接近开关、欠速开关、电梯开关、失速开关等。

打滑开关DH-3速度开关结构特性

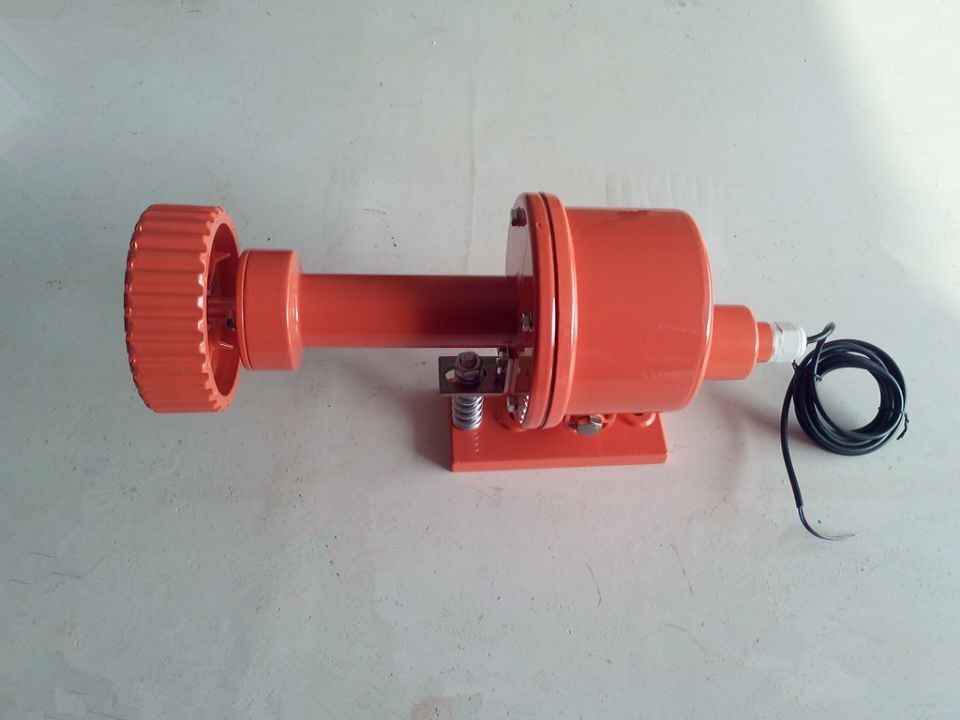

1、本机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁制造，表面铣槽有耐磨打滑作用，壳体采用铝铸造，联接处配有密封圈，打滑开关控测指示器：当速度范围在设定范围内时，继电器输出，led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。，即使本机减轻重量与较好防水性能；

2、本机内开关采用常闭型，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，若带速低于正常速度80%即可跳闸或停机。

XLDH-I、XLDH-II、XLDH-III、XLDH-F-I、XLDH-F-II、XLDH-F-III、XLDH-F-A、XLDH-F-S、DH-3、DH-III、SMS-T3、DH03E-1-W、DH01E-1-W、DH02E-1-W、DH03E-1-TH 、DH01E-1-TH、DH02E-1-TH打滑检测开关
